ACTIONET系统以调度通话为主，兼有数传功能。该系统以移动交换(MX)为中心，与基地台(BS)相连构成系统的无线网络。移动交换机(MX)与专用小交换机(PABX)或市话交换网（PSTN)相连，实现无线与有线的互联。

　　该系统中，每个基站都有5---15个无线信道，最多可达到30个基站。其中一个信道作为控制信道，系统规定本控制信道失效时，其余的话音信道将充当控制信道。控制信道分为128个时隙，每一个时隙都包含着来自MX(经过BC)的下行控制信息，任何一个无线用户都可以随选取一个时隙发出自己的呼叫请求。

　　ACTIONET系统组网灵活，可以将几个基本系统联网，扩展为大覆盖区的区域网，这只需设一个系统交换机(SX)即可实现，区域网的用户可以实现漫游。

　　2. 系统组成

　　如图l.13及图1.14所示，分别为ACTIONET集群移动通信系统结构及ACTIONET区域性系统框图。

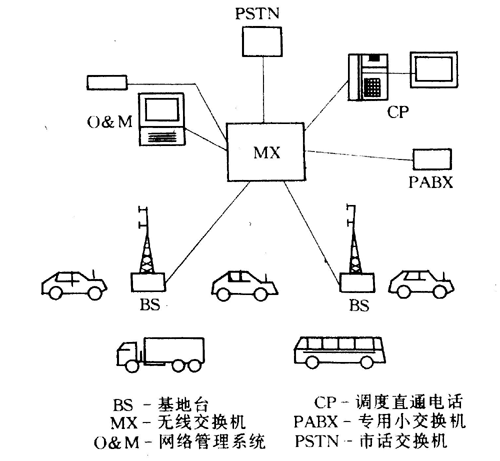

图1.13  ACCTIONET集群移动通信系

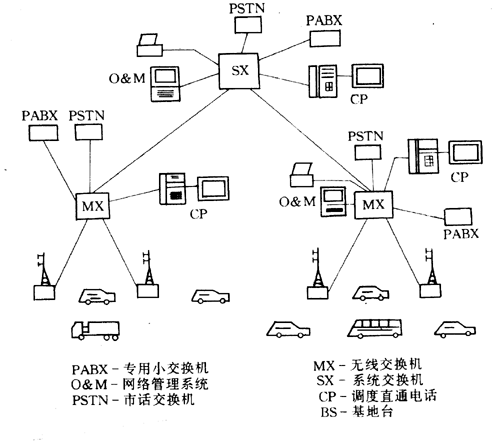

图1.14  ACTIONET区域性系统框图

　　该系统的主要组成有：移动交换机（MX）、基站（BS）、调度电话（CP）、管理终端（O&M）、移动台（MS）手机等设备。

　　多个ACTIONET系统构成的区域网由系统交换机SX及各个ACTIONET集群移动通信系统组成。

　　移动交换机(MX)是由呼叫控制计算机、操作控制计算机及有线电话接口组成，它完成集群移动通信系统中接、交换、控制操作和维护功能。Mx可分为三种不同的容量：32线、64线、96线，相应地确定了可连接的信道数和有线中继线数目。

　　MX的主要性能指数：频响-3 --- +1dB，在0．3 --- 3.4KHz范围内；

　　串话小于-60dBmop(加入800MHz/0dbµ信号)、背景噪声小于-55dBmop、供电电源48v、最大功率700W、工作环境温度5 --- 40℃、相对湿度5 --- 85%。

　　基站BS的组成是：收发信机、线路接口控制单元(LIC)、收发信共用器和测量单元。

　　BS通过LIC利用四线与MX相连，由MX控制BS无线频率和发射开启。

　　BS主要性能指标：频率为80MHz、160MHz、450MHz；频道间隔为12．5MHz或25MHz；每信道收发信机最大功耗为200W；工作环境湿度为-10 --- 550℃；相对湿度为5---95%。

　　R58为NOKIA推出的移动台，它是数字信令、频率合成、微处理器控制的移动台，可全双工通信，并具有数传功能。250个信道，采用RS-232接口用于数传，单、双工工作模式转换，可执行多种呼叫功能。
