集群通信系统除完成移动用户之间的通信外，还应能进行市内用户与移动用户间的通话。为达到这种通信目的，将中心基地站和用户终端结合在一起，再加上连接它们的有线通道和无线通道，就组成了一个移动通信网。

　　(1)基站

　　它由若干基本无线收发信机、天线共用器、天馈线系统和电源等设备组成。天线共用器包括发信合路器和接收多路分路器。天馈线系统包括接收天线、发射天线和馈线。

　　(2)移动台

　　用于运行中或停留在某未定地点进行通信的用户台，它包括车载台、便携台的手持台，由收发信机、控制单元、天馈线(或双工台)和电源组成。

　　(3)调度台

　　它是能对移动台进行指挥、调度和管理的设备，分有线和无线调度台两种，无线调度台由收发机、控制单元、天馈线(或双工台)、电源和操作台组成。有线调度台只有操作台。

　　(4)控制中心

　　控制中心包括系统控制器、系统管理终端和电源等设备，它主要控制和管理整个集群通信系统的运行、交换和接续。它由接口电源、交换矩阵、集群控制逻辑电路、有线接口电路、监控系统、电源和微机组成。

　　集群通信系统的控制中心原理示意图见图1.5。

• 其中有一个中央处理器，一个交换矩阵；一个调度指令台，对应一个收发基地台。
• 所有调度指令台和基地台都与交换中心相接。
• 每一个调度台每次可与它本网的一个移动台通信。
• 集群系统中的移动台之间不允许直接通信。
• 不是同一网的调度台不允许通信。
• 所有呼叫按到达顺序排队处理。

　　控制中心具体功能为：

• 把用户线从市内交换机扩展到移动用户。
• 转接与处理音频信号。
• 把市话用户线集中井分配到有限个无线信道上。
• 控制、管理和检测基站无线设备与移动台状态。

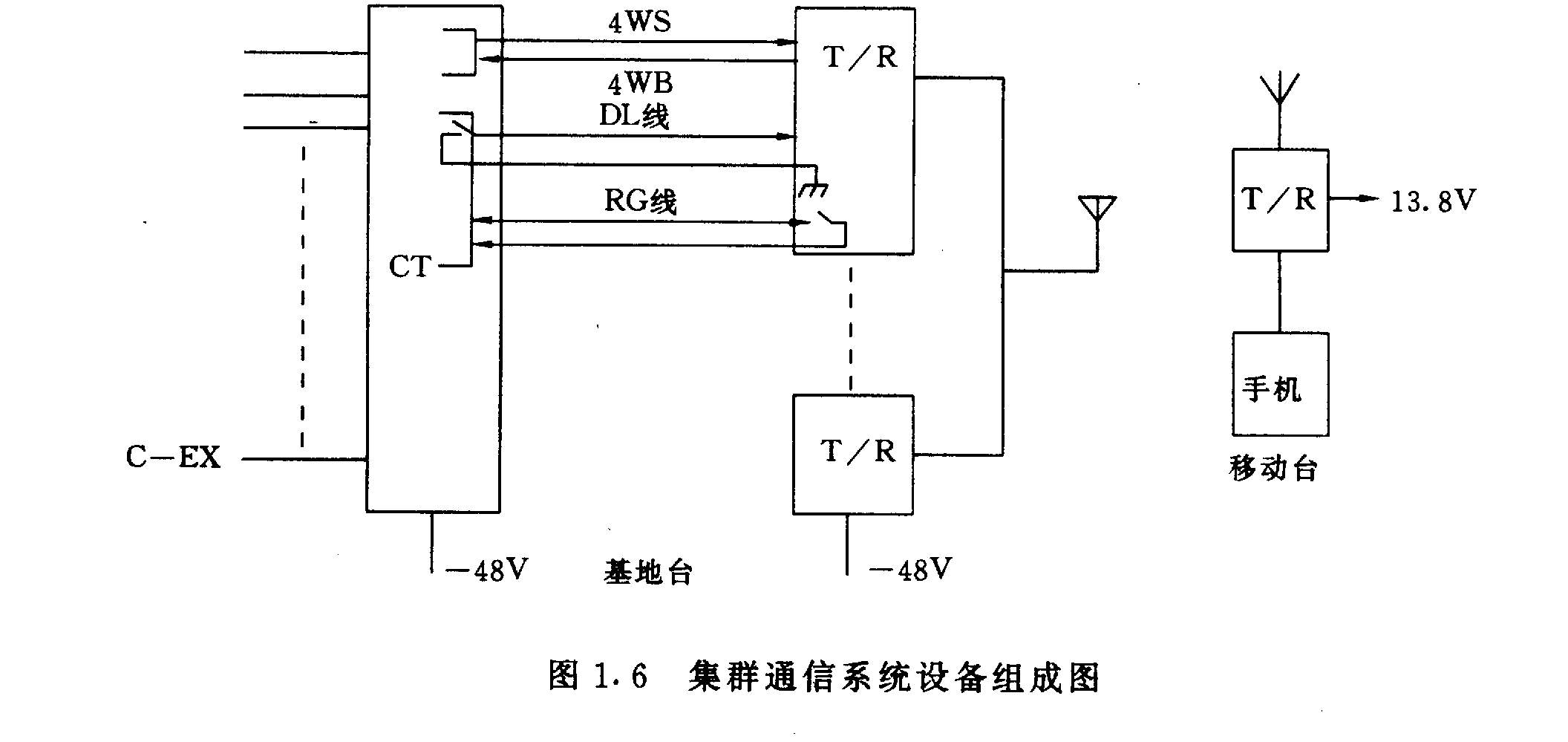

　　集群通信系统设备组成见图1.6。
