一、SMARTNET集群移动通信系统

　　1. 系统概况

　　SMARTNET是美国MOTOROLA公司生产的模拟集群移动通信系统。

　　SMARTNET(智慧网)包括SMARTNET智慧网II型和STARSITE(智慧站)两种集群移动通信系统。SMARTNET与STARSITE主要区别是系统容量和系统功能不同，但两种集群移动通信系统所采用的先进的微处理枝术和电信枝术是相同的。

　　SMARTNET II具有较大的信道容量和全部集群功能，最大可以提供28个话音信道，最多可配接21条电话线，可容纳48000个单机识别码，4000个通话组码。

　　STARSITE信道容量有限，最大可提供5个话音信道，最多可分配接3条电话线，可容纳16000个单机识别码和2000个通话组识别码，STARSITE具有SMARTNET II所具有的功能。
　　SMARTNET系统所适用的频段非常广泛，分别为VHF频段(136—l58MHz，146—176MHz)和UHF频段(403—430MHz， 450—470MHz，806—866MHz，896—941MHz)。集群方式采用准传输集群，专用控制信道集中控制技术，信令方式为不公开的专用数字信令，以3600bit/s速率传输，调制方式为FSK调制。为了解决争用控制而组成时隙结构，使用78bit字组格式。在话音信道上还传输 150bit/s、21bit字组格式的信令，作为移动台提供联络和拆线用的亚音频信令。为了保护信息的正确性，信令传输采用BCH码纠错技术。

　　SMARTNET系统可提供单呼、群呼、自动重发、繁忙排队、回叫、多层优先等级、动态重组、自我诊断、故障弱化等功能，还可在指定信道上实现数据传输。该系统采用全双工或半双工方式，基地站以全双工方式操作，移动台可双工也可半双工。为了扩展覆盖范围，可增设常规中继站，用有线或无线链路将几个基本系统联网而构成大网，增设一个系统主控制管理大网、一个大网通常可达15个基本系统。

　　2. 系统组成

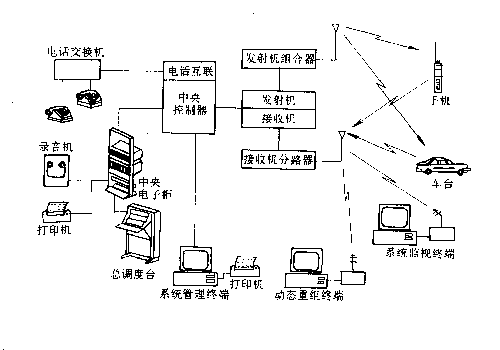

　　SMARTNET系统组成如图1．9所示。主要组成部分有：中央控制器、电话互联终端、集群信道机、收发天线共用器、天线、系统管理终端、动态重组终端、系统监视终端以及调度台、移动台和手持机等设备。

图1.9  智慧网系统组成

　　系统设备典型配置如图1.10所示。

　　具有数传功能的SMARTNET集群移动通信系统的系统管理终端提供系统管理、时间参数、用户优先等级、修改、故障示警以及信息打印等输出。若配置中央电子单元(CEB)，可设十个有线调度台。增设电话互联终端(CIT)，可提供3—9条自动互联通道，以DTMF信令与PSTN及PABX互联。

图1.10  SMARTNET典型系统配置

　　二、FAST集群移动通信系统

　　1. 系统概况

　　FAST是美国UNIDEN公司生产的集群移动通信系统，它的全称是Fast Access System

　　Trunking。采用传输集群方式，非专用信道的分布式控制技术，信令方式为公开的LTR信令，300bit/3的速率传输，利用亚音频(低于150Hz)调制的数字式FSK方式，适用的频段为800MHz、l900MHz。

　　该系统因不用专用控制信道和系统控制器，而具有入网时间短和信道利用充分等特点，移动台每次与系统进行联系直到充分得到所分配的通信信道为止，整个过程小于300ms。系统中每个信道在发射和接收话音的同时，也在同时发射和接收亚音频信令，用来控制中继器和每个移动台。该系统每一信道可有250个唯一身份号。

　　FAST系统具有选呼、组呼、群呼功能，还提供记帐功能和电话连接功能，同时还可进行数传。
