该系统采用全双工或半双工方式，基站是以全双工方式操作，移动台可选用全双工或半双设备。多个FAST系统可连接成一个多基站的FASTNET系统，只需要在多个FAST系统增设M7032设备，通过有线或无线链路将几个FAST连接即成。所有FASTNET系统中的移动用户的均可在各区网中漫游。

　　2. 系统组成

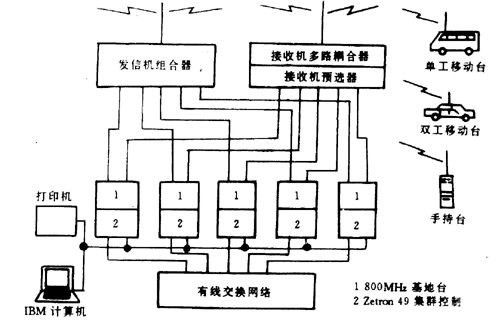

　　图1.11所示为FAST系统基本组成图。

图1.11  FAST集群移动通信系统

　　图中主要组成有：集群控制器ZETRON—49、中继器MRS804、系统功放ARX、电源 ARX310、发射机合路器、接收机多路锅台器、天线、系统管理终端、移动台、手持机。

　　三、MULTI—NET集群移动通信系统

　　1. 系统概述

　　美国E．F．JOHNSON公司生产的MULTI—NET(多功能网)集群移动通信系统，是在原(逻辑集群通信网)基础上改进而成的，采用传输集群式专用信道的分布式控制技术，信令方式为半公开的LTR信令，采用300bit/s亚音频(低于150MHz)调制的数字式随路信令,与话音同时传送，不占用信道，不用专用系统控制器，具有充分利用信道和入网时间短等特点，系统接续时间不超过300ms。该系统适用的频段为800MHz和900MHz。每个信道可分配多达250个识别码，系统可由1个信道扩展至20信道。

　　MULTI—NET集群移动通信系统提供选呼、群呼、全呼、紧急呼叫功能，系统还提供管理和电话连接功能。

　　该系统采用全双工或半双工方式，基地台以全双工方式操作，移动台可选全双工设备或双工设备。早期生产的LTR—8610/15型、LTR—8870型均为半双工方式的移动台。

　　MULTI—NET集群移动通信系统可经无线网络终端(RNT)组合成MULTI—NER信道、LTR信道、常规通信信道的混合网，也可将几个频段几种信令在一个系统中混合使用，并与有电话网互联，形成一个完整的综合通信网。为了扩大通信覆盖范围，E．F·JOHNSON又开发了AMERICON广域网。

　　2. 系统组成

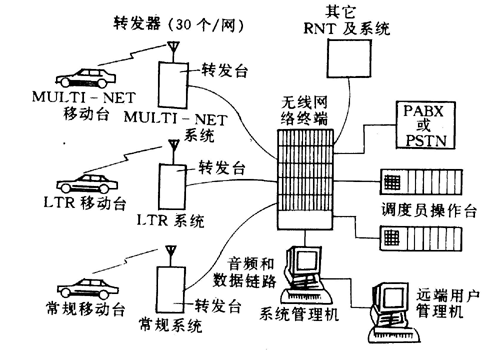

　　如图1.12所示为MULTI—NET集群移动通信系统组成结构图。

　
图1.12  MULTI－NET集群移动通信系统

　　该系统的主要组成有：MULTI—NET转发器、无线网络终端(RNT)、调度操作台、系统管理端、话音链路、移动台、手持机。

　　转发器LTR—8000是由激励器、接收机、逻辑单元、射频功率放大器和电源构成。转发器的频率范围为TX：85l一865MHz；RX：806— 821MHz；接收机灵敏度为0．35µv(12db信纳)或0．50µv(20db信噪)；发射机输出功率60w。所有转发器都由高速数据总线连接(即 500欧姆同轴电缆)。

　　移动台LTR—8610/15型及LTR—8870型收发信机是由30/35w单工收发机配置频率合成器及控制逻辑构成。接收机灵敏度为0．3—0．35µv(12db信纳)，0．5µv(20dB信噪)。

　　四、ACTIONET集群移动通信系统

　　1. 系统概况

　　芬兰NOKIA公司的ACTIONET集群移动通信系统，适用于UHF频段，是西欧集群移通信系统的典型代表，采用信息集群方式、专用控制信道技术、采用公开的MPT—1327信，实现了该规约中关于呼叫类型及处理的基本思想。采用加强动态帧长ALOHA结构，信令1200bit/s速率，采用FFSK调制方式。
