通常人们习惯地按照覆盖区半径大小、服务区的几何形状来对系统的网络结构分类。按照覆盖区半径的大小，分成大区网、中区网、小区网；按照服务区的几何形状，分成框状网、带状网、蜂房状网等等。根据国内外各种资料来看，集群通信系统的网络结构有下列四种方式：

• 单区、单点、单中心网络(图1.1)；
• 单区、多点、单中心网络(图1.2)；
• 多区、多中心网络(图1.3)；
• 多区、多层次、多中心网络(图1.4)。

　　这里所谓“中心”是指具有控制、交换功能的通信中心，它同时具有与市内电话网联接的功能；所谓“点”是指具有无线电信号收发功能的基地站。

　　下面详细介绍一下实际应用最多的类型。

　　1．单区、多点、单中心网络

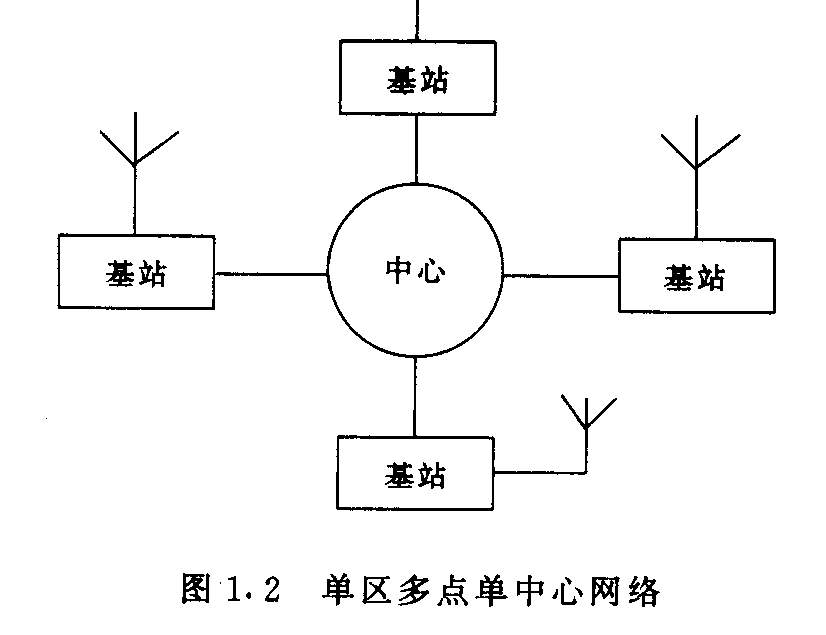

　　如图1.2所示，它由一个控制中心、多个基站、有线或无线调度台及网中若干移动台组成。

　　这种网络适用于一个地区内、多个部门共同使用的集群移动通信系统，可实现各部门用户通信，自成系统而网内的频率资源共享。

　　在这整个服务区域内设立了一个控制中心和多个基站(一个基站可以设多部基台、也可设一部基台)。多个基站区组合形成整个服务区。

　　各基站可通过无线或有线传输电路连接到控制中心。

　　控制中心通过中继线或用户线与市话端局或用户小交换机连接。

　　有线调度台通过有线传输电路与控制中心直接相连。在这种网络的设计和设备配置的考虑中应采取多点设址。

　　因各专业部门的业务需要不同，应按需设置基站，从而满足各专业部门的业务。对于早先已建成并各自独立使用频率、独立工作的专用网络，可方便地改造成频率资源共享的集群移动通信网。这一点充分证实了集群的优点，即充分利用原有设施，减少投资同时满足各自需要，实现了高效益。

　　当上述网络中基站只有一个时，网络就简化成图1．1所示的单区、单中心网络。它同样是由控制中心、基站、有线或无线调度台以及若干移动台组成。基站和控制中心可设在同一地点，也可分别设在不同地点，两者之间同样可通过无线或有线传输电路连接。通过用户线或中继线，同样也可以实现控制中心与用户小交换机或市话端局的连接。
