图2　通过扇区技术提高系统容量

　　2.2　基于无线资源管理的小区规划

　　无线资源管理主要包含功率控制、无线资源分配、自适应控制、分组调度技术等，其目的在于减少系统间干扰，提高系统容量，增强链路的服务质量等。实际系统的小区是不规则的，在有些地方同频干扰较大，这时可以通过无线资源管理机制来减小同频干扰基站的发射功率，或者结合TDMA机制分配干扰较小的时隙资源给边缘小区用户从而减少同频干扰。由于无线资源管理机制对WiMAX系统来说是一个较大的范畴，不同功能实体之间关系较复杂，下面以其中功能相对独立的自适应控制机制为例阐述WiMAX系统的小区规划。

　　高阶的调制方式具有更高的频谱效率，因此可以采用高阶调制来提高系统的容量。但随着调制阶数的增加，接收机的复杂度也要随之增加，而且小区间干扰也越来越严重(不同调制方式之间目标SIR(信干比)变化达到16dB)，这也对接收设备提出了更高的要求。另外，随着调制阶数的增加，小区的覆盖面积大幅缩小，从BPSK到QPSK到16-QAM再到64-QAM，调制阶数每增加一步，会使小区半径缩短为原来的一半左右。总之，当系统需要扩容的时候，高阶的 QAM调制是需要的，但这会带来覆盖面积减小和系统干扰增加等问题，这些问题可以通过将小区规划和调制体制规划相结合的方法来解决。如图3所示，在原有扇区划分和单一调制BPSK方式的基础上，根据所处地域不同，采用不同的调制方式，越靠近基站，则使用的调制方式越高。离基站最近的区域采用最高阶64- QAM调制方式，然后是16-QAM，再是QPSK，最外圈的区域使用BPSK。

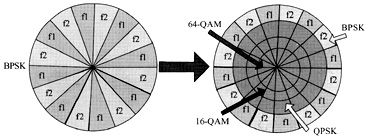

图3　自适应调制方式的使用示例

　　2.3　基于极化天线的小区规划

　　使用极化天线的方法可以进一步优化频率复用机制，水平极化和垂直极化交替模式可以使相邻小区得到较好的干扰隔离，从而可以将系统容量提高近一倍。交替极化在系统中的应用如图4所示，如果只采用一个载频，考虑到实际地形的不规则，很容易存在较严重的同频干扰，而使用两个载频的交替极化模式，可以得到四组可用信道，从而大幅度减小干扰。联合采用两载频和极化天线技术，在不需要对现有网络进行较大改动的情况下，就可使系统获得更多的可用信道。

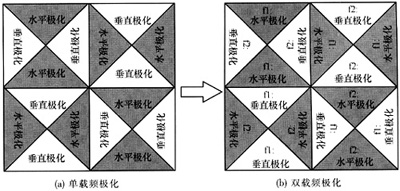

图4　极化天线技术与网络拓扑结构

　　根据以上各种提高系统频谱效率技术的描述可知，为了减小干扰，尽量保证小区的频率复用因子为1，其网络频率规划方案应该服从如下原则：

　　● 除非距离达到5-7个倍程，或者两者之间有较好的阻挡物，否则相邻站点不允许出现相同方向的同频复用。如果要复用，可以采用不同的极化方向以获得20dB的额外隔离度。
