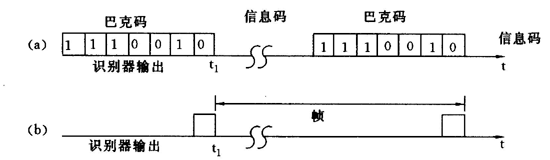

图4.9  巴克码用于帧同步

　　4.3.2  网同步

　　当通信是在点对点之间进行时，完成了载波同步、位同步和帧同步之后，就可以进行可靠的通信了。

　　但是移动通信系统要在许多用户之间实现相互连接，而构成一个庞大的网络。显然，为了保证网络中各点之间能可靠地通信，必须在网内建立一个统一的时间标准，称为网同步。

　　在使用主从同步法的移动通信系统中，主站备有一个高稳定度的时钟源，一般是一台铂原子钟，主站将主时钟源产生的时钟逐站传送至网内的各站去，如图4.10所示。

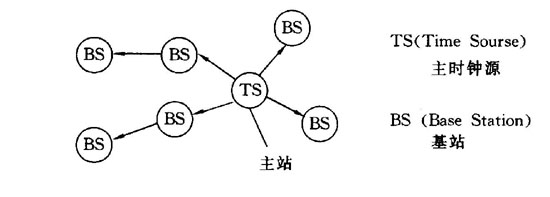

图4.10  主从同步法

　　各个基站的定时脉冲频率都直接或间接来自主时钟源，所以网内各站的时钟频率相同，各基站的时钟频率通过各自的锁相环来保持和主站的时钟频率一致。由于主时钟到各站的传输线路长度不等，会使各站引入不同的时延，因此各站都设置时延调整电路，以补偿不同的时延，使各站的时钟不仅频率相同，且相位也一致。

　　主从同步法的主要缺点是当主时钟发生故障时会使全网无法工作。当某一中间站发生故障时，不仅该站不能工作，其后的各站都因失步而无法工作；而且铯原子钟的造价十分昂贵。有没有办法克服这些缺点呢?

　　移动网络的提供者引入了全球定位系统GPS(GlobalPosition System)，GPS精确的定时信号用在通讯网络中，可使网络完全同步。

　　利用GPS同步的移动通信系统如图4.11所示。

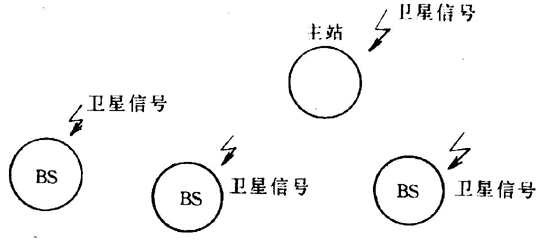

图4.11  利用GPS同步

　　对比图4.10与图4.11可以明显地看出，利用GPS系统同步有明显的优点：

　　第一、除非GPS系统产生故障，否则主时钟源不会出现问题；

　　第二、无论是主站还是基站，对于同步信号的接收具有同等的地位，一个单点故障不会影响其它基站；

　　第三、GPS的算法本身消除了由于各个基站的位置不同引起的相位偏差，不再需要另加延时。

　　而且，运用GPS信号作为同步，其成本也要比主从同步法低，这也是制造商在同步技术中引入GPS的主要原因。

　　(参考链接: http://www.mc21st.com/TechArticle414.html)
