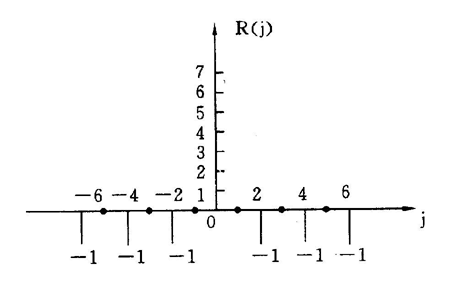

图4.6  巴克码的自相关函数

　　产生巴克码的方法常用移位寄存器，七位巴克码产生器如图4.7。

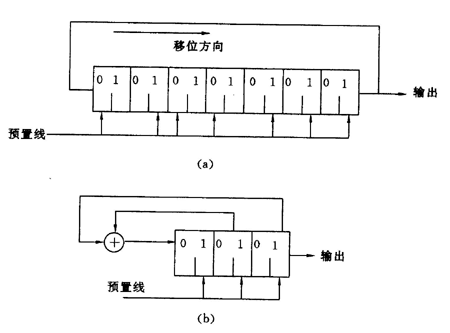

图4.7  巴克码产生器

　　图4.7(a)是串行式产生器，移位寄存器的长度等于巴克码组的长度。七位巴克码由七级移位寄存器单元组成，各寄存器单元的初始状态由预置线预置成巴克码组相应的数字。七位巴克码的二进制数为lll00lO，移位寄存器的输出端反馈至输入端的第一级，因此，七位巴克码输出后，寄存器各单元均保持原预置状态。移位寄存器的级数等于巴克码的位数。

　　另一种是采用反馈式产生器，同样也可以产生七位巴克码，如图4.7(b)所示，这种方法也叫逻辑综合法，此结构节省部件。

　　巴克码的识别仍以七位巴克码为例，用七级移位寄存器、相加器和判决器就可以组成一个巴克码识别器，如图4.8所示，各移位寄存器输出端的接法和巴克码的规律一致，即与巴克码产生器的预置状态相同。

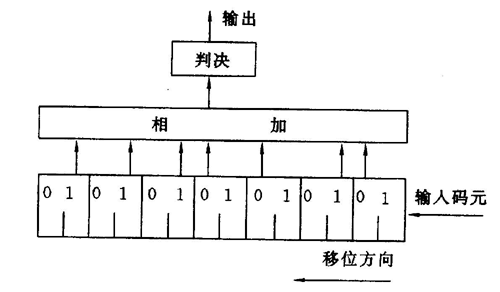

图4.8  巴克码判决

　　当输入数据中的1进入移位寄存器时，输出电平为+l，而0进入移位寄存器时，输出电平为-l，识别器实际是对输入的巴克码进行相关运算。

　　当七位巴克码在图4.9(a)中的tl时刻已全部进入了七级移位寄存器时，七个移位寄存

　　器输出端都输出+l，相加后得最大输出+7、若判决器的判决电平定为+6，那么，就在七位巴克码的最后一位“0”进入识别器后，识别器输出一个帧同步脉冲表示一帧数字信号的开头，如图4.9所示。
