求得这两种形式的信号功率为：
方型 QAM Par = A2/16(4x2 + 8x10 +4x8) = 10A2
星型 QAM Par =A2/16(8x2.612 +8x4.612) = 14.03A2
由此可见，在信号最小空间距离为2A的情况下，两者功率相差1.4dB，似乎方型QAM要优于星型QAM。在实际系统中应用的却是星型QAM。
这是为什么呢？如果不单单从发射功率的角度去看差别，而去观察二者的星座图，就发现二者的星座图结构有明显的差别，这也正是星型QAM优于方型QAM的两个方面，一是星型QAM只有两个振幅值，而方型有三种振幅值；二是星型QAM只有8种相位，而方型QAM有12种相位。
4.1.2 16进制星型QAM(16-level Star QAM)
在移动通信中实际应用的是16进制星型QAM，如图4.4所示。

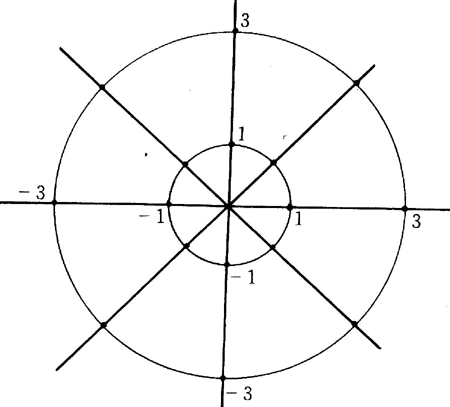

图4.4 实际应用的星形16QAM信号空间分布
16进制星型QAM的每个码元由四个比特组成，每个码元的第一个比特，通过差分的方式来改变QAM相量的振幅。当输入的该比特为“l”时，则将当前码元的相量振幅，改变到与前一个码元的相量振幅不同的振幅环上；当输入的该比特为0时，则当前码元的相量振幅与前一码元相同，每个码元的其余三比特，通过 Gray差分相位编码的方法来改变信号的相位，也就是说，通过Gray编码来改变当前码元信号相量与前一个码元信号相量的相位差。
例如，若输入为“000”，则当前码元的信号相位与前一个码元信号相位相同。当输入为001时，则当前码元的相位，在前一个码元信号相位的基础上增加p/4，输入数据与相位差的关系如表4.1所示。
表4.1
| 输入数据 |
当前码元的相位增量 |
| 000 |
0 |
| 001 |
p/4 |
| 011 |
p/2 |
| 111 |
3p/4 |
| 101 |
p |
| 100 |
5p/4 |
| 110 |
3p/2 |
| 010 |
7p/4 |
设图4.4中，内环上8个相量的振幅为Al，外环上8个相量的振幅为A2。设在第K－1个码元取样时刻接收信号的振幅样值为ZK-1，相位样值为qK-1，则解调器需根据ZK-1和ZK来判定信号振幅是否发生了很大变化，以便确定当前码元的第一个比特是否为“1”。
