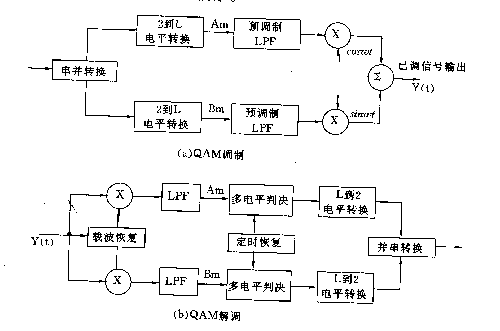

图4.1  QAM信号调制解调

　　在调制端，输入数据经串并转换分为两路，分别经过从2电平到L电平的转换，形成Am和Bm, 为了抑制已调信号的带外辐射，Am 和Bm还要经过预调制低通滤波器，才与载波相乘，最后将两路信号相加可得到已调输出信号Y(t)。

　　在接收端，输入信号与本地恢复的两个正交载波相乘后，经过低通滤波、多电平判决、L电平到2电平转换，再经过并串变换就得到输出数据。QAM的另一种解调电路如图4.2所示。

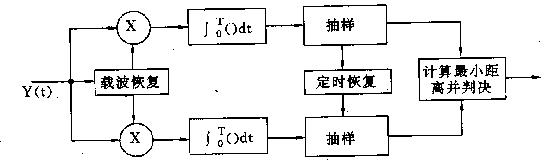

图4.2  另一种QAM解调

　　在该解调电路中，接收信号与本地恢复的载波相乘后，再经过积分抽样后就可以得到解调信号{Am,Bm}的估值（d,e),然后经过计算(d,e)与所有可能发送的信号点(Am,Bm)之间的距离，与（d, e)距离最小的信号即为判决后得到的最佳输出信号点。由于解调QAM信号时，可以采用计算接收信号与发送点的距离来判决，所以信号点之间的最小距离应该尽可能地大些，以便于判决，但是，信号最小距离的平方与发射信号功率成正比，由于发射功率的限制，也就限制了信号点间距离的增长。

　　那么选择什么样的信号点分布对移动通信更有利呢？

　　现在以M＝16为例，当信号点之间距离为2A的情况下，平均发射功率为：

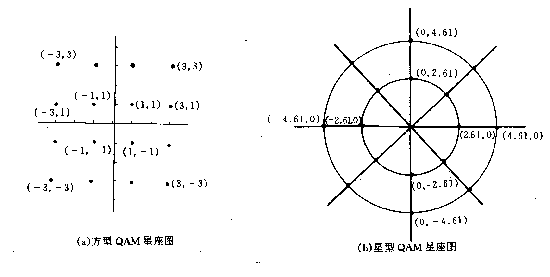

　　两种具有代表意义的信号空间分布如图4.3所示。在图4.3(a)中，信号点的分布成方型，称之为方型或标准AQM；在图4.3(b)中，信号点的分布成星型，称之为星型QAM。

图4.3  16QAM信号空间分布
