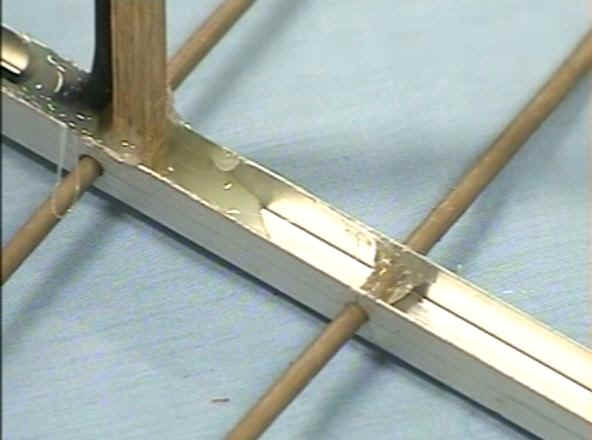

粘合处放大图如下。由于天线尺寸小，重量轻，用热熔胶来连接其强度绰绰有余，并且大大简化了制作工艺。

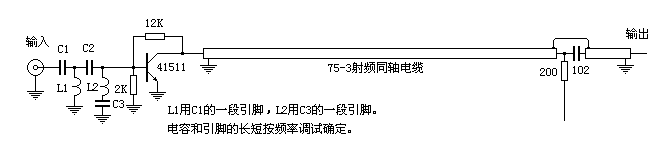

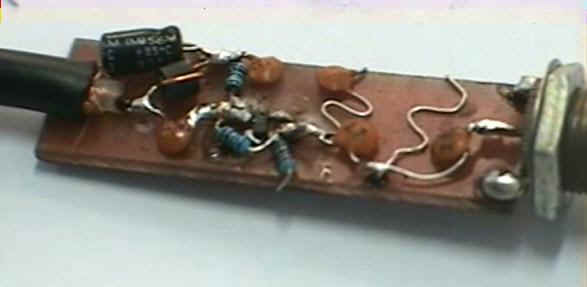

　　这支天线制作不难，材料易得，增益却不低，实测将近10dB，非常适合解决做实验的临时需要，也适合用作接收远台的微弱电视信号，不过此时应该配用下图的天线放大器。

　　另外，按照900MHz频段八木天线尺寸制作出来天线的工作频率实测有所降低，大约降了30-40MHz，是振子的直径/长度减小所致，提请朋友们制作时注意。总之，这支天线用作700MHz以上的电视接收效果还是不错的，中心频率在800MHz附近。

　　很多用过这套接收天线的人都对它的效果感到吃惊，分析其原因可能有以下两点：一是这套小制作外形过于简陋，让人感觉是用废料堆起来的，对它的期望值不高（其实这天线你就是黄金来制作其效果也好不到哪去）；二是市场上大量供应的有源天线在电视广播的高频段大多表现不佳，而这支天线仅无源部分便有10dB的增益，再加上放大器的近20dB增益，相比之下其效果当然就很可观了。

--
