真正小巧,适合自制,全向7dBi增益的CobWebb天线
文章来源: hellocq.net 文章作者: BD4ET 发布时间: 2004-12-01   字体: [ ]

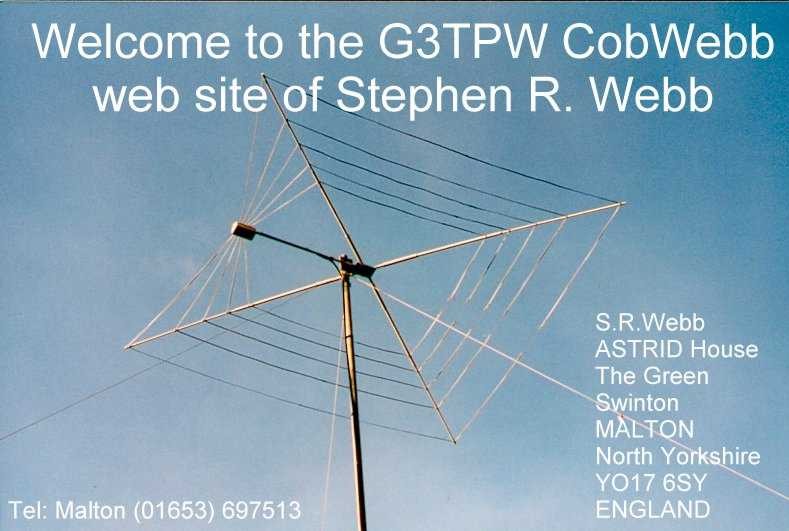

  原发明者为英国的G3TPW,网站:http://www.g3tpw.ukgateway.net

  14, 18, 21, 24, 28 MHz 五个波段,7dBi增益,大小只要2.6米见方。比Moxon天线体积小多了,而且全向无盲区,不需要用转向器转来转去。

  eHam对该天线的评价还不错,http://www.eham.net/reviews/detail/1671

  发明者出售成品天线,价格大约300英镑。

  网上有部分爱好者自制成功,只要5根4-5米的玻璃钢鱼竿,50米导线,就可以轻松自制,是空间受限Ham的首选天线,大家一齐动手来做吧。

点击看大图

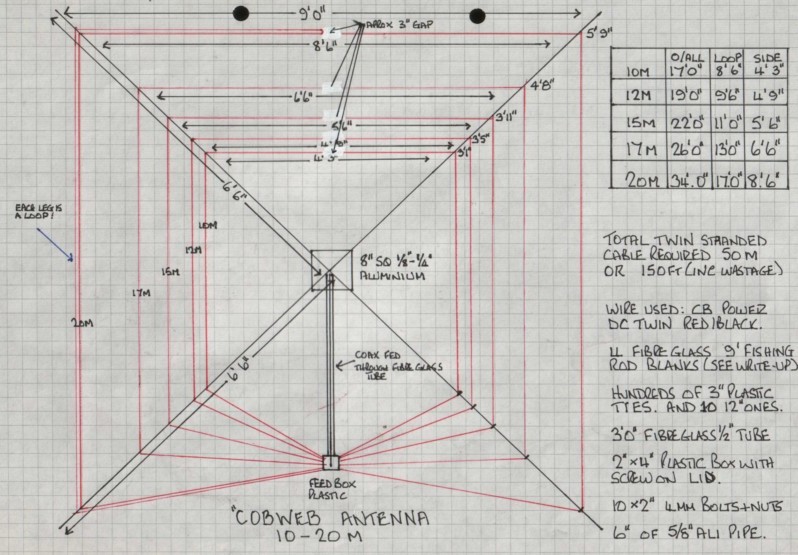

  自制用的设计图纸:

  是英制的尺寸,大家自己转换吧。

点击看大图
