只有阻抗完全匹配，才能达到最大功率传输。这在高频更重要！发射机、传输电缆（馈线）、天线阻抗都关系到功率的传输。驻波比就是表示馈线与天线匹配情形。

　　不匹配时，发射机发射的电波将有一部分反射回来，在馈线中产生反射波，反射波到达发射机，最终产生为热量消耗掉。接收时，也会因为不匹配，造成接收信号不好。

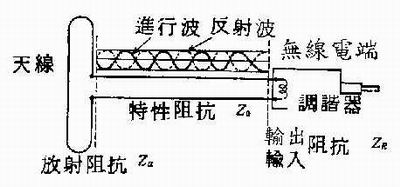

　　如下图，前进波（发射波）与反射波以相反方向进行。

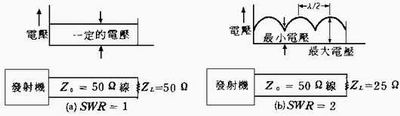

　　完全匹配，将不产生反射波，这样，在馈线里各点的电压振幅是恒定的，如下图中左部分（a），不匹配时，在馈线里产生下图右方的电压波形，这驻留在馈线里的电压波形就叫做驻波。

　　驻波比（SWR）的S值的计算公式为下图：

　　当然还有其它的驻波比计算方法，不过计算结果是一样的。

　　驻波比越高，表示阻抗越不匹配，业余玩家，做到驻波比小于1.5就算可以了。

　　最后提醒一点，天线的好坏不能单看驻波比，现在大家如此迷信驻波比的原因很简单，就是因为驻波表好便宜、好买。不要因为天线驻波比很低就觉得一切OK，多研究天线的其它特性（如方向性）才是真正的乐趣。

--
