卫星天线焦距的调整
文章来源: Internet 文章作者: 未知 发布时间: 2005-09-13   字体: [ ]


  调整卫星天线焦距的参数主要有方位角、仰角、极化角这三个参数,其中方位角和仰角可通过接收所在地的经纬度来计算出来。极化角则是根据接收星的信号极化方式来进行设置,所以这三个参数都比较容易地调整到最佳状态。这里还有一个人们容易忽略的参数,就是天线的焦距,一般来说,如果天线是名厂生产的,那么只要根据安装说明正确安装,天线的焦距就基本正确了。但如果是一些杂牌天线就很难说了,特别是小口径的天线,如何使馈源口准确地调到天线理论设计的焦点位置是关键所在。有以下三种情况致使馈源口偏离焦点位置:

  1、馈源盘的支撑杆几何尺寸不一致,长短不一,固定孔达偏。

  2、安装过程天线各瓣的紧固螺钉松紧不同,使天线变形而成非标准抛物面天线。

  3、杂牌天线由于设计和加工问题而使其焦距偏离。

图像 “/upimg/allimg/20061019/0120060.jpg” 因其本身有错无法显示。

  例如,1.5米前馈型抛物天线,它的F/D(焦距直径比)通常为0.4左右,由此换算出,这种天线的焦距的设计值为0.6M左右。在安装调试天线时,可用卷尺量一下焦距,看是否在0.6米左右。

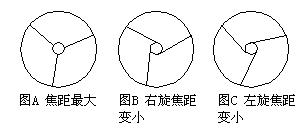

  采取如下方法可以快速准确调准焦距。天线在大部分螺钉上紧之后,紧固馈源盘的三个螺钉暂时别上死,让其有一定的转动余地。调试焦距时将馈源盘向右旋转或向左旋转都会使焦距变小,如图所示。因支撑杆长度是固定不变的,馈源盘的旋转均能保证馈源口始终在锅的几何中心轴上,当支撑杆如图A时,焦距最大,在图B、 C二种情况时焦距变小。

  调焦距时,可以最大焦距(图A)转到最小焦距(图B、C),在右旋或左旋馈源盘的过程中,找到最佳状态。这可以从接收信号质量指标中来判断。从图A到图B、C,其中必有一点信号指标是最好的,在这点两端信号指标都变坏。

  当然,为准确将天线调到最佳状态,还应细调方位角、仰角、高频头相对馈源盘位置也至关重要,可以将高频头推进或移出,为了调准极化角还要左右转动高频头,以找到最佳位置,在这一切细心统调好后,天线就算调好了。

--
原文链接: http://www.0net.cn/Radio/class054/class059/200509/2019.html
