WiFi增益天线的低成本DIY(图)
文章来源: 专门网论坛 文章作者: 未知 发布时间: 2004-09-09   字体: [ ]


  在部署无线网,连接点距离较远的时候。信号就会变得很微弱。本人有一无线网桥,一端使用室外型棒状天线,一端使用普通桌面天线,放在窗口外的空调机上。两个AP距离好几百米,最近中央更有几棵大树越长越高,严重消减了WIFI的信号强度,远端SNR最近弱到了5dB上下,而且一旦风吹树摇,信号还严重的不稳定,使得我的无线网桥相当的不稳定。几乎都只能跑在1-2M的速度上。

  为解决这个问题,我考虑使用增益天线来替换那个普通的桌面天线。然而上网一查价格,一个普通的WIFI用网状抛面天线最便宜都要6~700 RMB,还有这个大家伙邮寄起来恐怕也是够呛。回想起大学里选修的电子课,其实抛物面天线原理并不复杂,象太阳灶一样把电磁波聚焦到天线接收位置,同时把焦点发射出来的电磁波定向投射出去。只要实现一个金属抛网面,计算出焦点位置,并把我原来的普通外置天线固定在焦点处,最后把抛面对准另外一端AP的位置,就可以了。

  说干就干,我选择了一个非常简单的实现抛物面的方案......

  我去了楼顶,那里到处是林立的电视天线,大多数都在有线电视以后被废弃了.....大家知道我要干什么了吧..

  我在那些已经被剪掉信号线的废弃天线中找了一个成色较好,网面较大的天线。开始制作我的WIFI增益天线。

  材料:

  旧的带反射网的电视天线 1个

  1元钱买的细铁丝

  60元一个的普通WIFI桌面天线

  封箱胶带若干

  工具:

  钳子一把

  螺丝刀一把

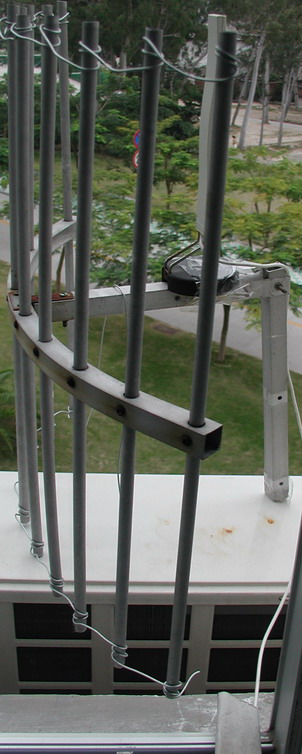

  (以下过程请先认真看成品图,比较好理解)

  首先,我根据自己放天线的地方(窗口外的空调机箱)的大小比了一下。

  然后使用螺丝刀拆掉天线上多余的部分,只留下反射面和中轴。当然,在拆掉天线上的信号接收器(原来TV信号线连入的装置)的时候要留个心眼,记住它的位置,这就是抛物面反射的焦点了,也是以后放WIFI接受器的地方。

  然后,我把天线的中轴在阳台的栏杆上利用杠杆原理折断大部分,又利用中轴上留下的螺丝孔和拆卸下的螺丝,做了一个连接在中轴上的支架,配合后面的反射面,这样天线就可以立起来了。

  用铁丝把天线的每个细棒缠一圈,加强强度和反射。

  把桌面天线用封箱胶带固定到中轴上原来接受器的位置,(最好先不要粘死,实际测试信号强度时微调到最佳位置后在定位)。

  把做好的天线中轴对准远处的AP,用管理软件监控信号强度,微调桌面天线位置。达到状态最佳后固定桌面天线。
我用了剩下的铁丝绕过中轴,两头各弯一个钩,扣在空调机壳的两边开口处,很结实也很容易拆卸。

  至此大功告成。由上楼找天线起,共耗时117分钟......

  SNR由原来的 4~12dB增强到了22~24dB! 网桥稳稳的跑在了11M......爽
