1.4 WiMAX运营支撑系统

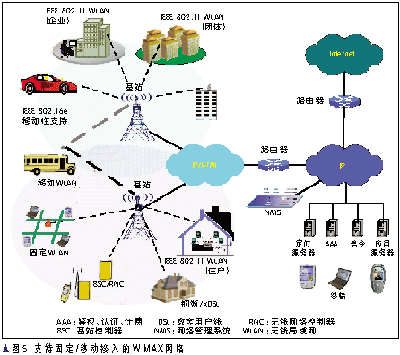

　　支持固定/移动接入的WiMAX网络如图5所示。对于运营商大规模布设的WiMAX系统，需要与运营有关的支撑系统来管理设备、用户与业务资源。这一支撑系统包括认证与计费系统、网络管理系统以及IP增值业务系统。对于宽带网络运营商而言，很容易将WiMAX网络与宽带网络统一进行管理。不过，当MBWA WiMAX系统提供移动业务时，需要增加与用户位置及移动性管理有关的网络实体。考虑到IEEE 802.16e的切换及漫游标准尚未标准化，这里不便就其工作方式进行讨论，不过，该位置登记实体预计将与3G系统的类似实体非常相似。

　　2 WiMAX产业链发展的现状

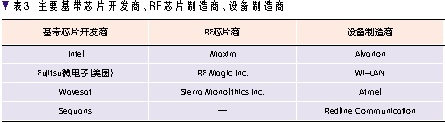

　　WiMAX在WiMAX组织的推动下，已经形成了包括芯片制造商、接入及终端系统设备商、网络系统设备商、运营商等在内的完整产业链，主要基带芯片开发商、RF芯片制造商、设备制造商见表3。由于WiMAX依赖于核心芯片作为上游产品，因此，与初具规模的产业链相比，芯片开发与制造短期内将是WiMAX 发展的“瓶颈”。

　　2.1 芯片开发

　　目前，主要有4家芯片设计厂商从事WiMAX基带处理芯片的开发，分别是Intel、Fujitsu微电子、Wavesat和Sequans公司。

　　Intel在2004年9月发布了支持IEEE 802.16d的CPE SoC芯片，名为Rosedale。该芯片已经交由少数设备厂商进行CPE产品开发。Intel预计将在2006年提供内置于笔记本电脑的WiMAX芯片，并在2007年提供用于掌上设备的WiMAX芯片。

　　位于加拿大蒙特利尔的半导体设计公司Wavesat在2004年9月也发布了其WiMAX芯片，名为DM256，并将基于DM256芯片的完整设计交由其合作伙伴美国的Atmel公司完成后续开发。Fujitsu微电子计划于 2005年第二季度发布基于IEEE 802.16d芯片。其WiMAX芯片的开发要早于Intel。一家位于法国巴黎的公司Sequans也正在进行SoC芯片及相应软件解决方案的开发。

　　2.2 系统产品开发

　　加拿大Redline Communications公司早在2003年10月就发布了第一个符合IEEE 802.16a标准的产品设备AN-100。该系统工作在3.5 GHz频段，已经在欧洲、中东和亚洲获得了固定接入许可，可以提供70 Mb/s的吞吐量，视距范围达到45 km。该产品可工作于点对点，点对多点的不同方式。

　　AN-100 产品功能如下[10]：

　　3.4～3.8 GHz频段，应用于非视距传输。
　　信道带宽：3.5/7/14 MHz。
　　频谱效率：5 b/s/Hz，最大速率70 Mb/s (14 MHz)。
　　双工方式：动态TDD，HD-FDD。
　　信道编码效率：1/2，2/3，3/4。
　　覆盖距离：视距45 km，非视距3 km。
　　接收灵敏度：-88 dBm。
　　动态调制方式：QPSK、16/64QAM。
　　加密方式：DES(用于业务处理)、3DES(用于密钥交互)。
　　支持协议：MAC、IEEE 802.16a。
