IEEE802.16-2004 WiMAX物理层操作和测量
文章来源: 无线电技术 文章作者: 安捷伦科技有限公司 发布时间: 2006-10-10   字体: [ ]


  其它一些关键的发射机测量,如ACPR,最大输出功率,杂散和谐波在802.16-2004标准中未作规定,而把它留给设备将部署地区的“地区规章”。

图6. 发射机测量的典型连接图

  1、发射机功率级控制

  基站和用户设备必须能在一定范围内调整其输出功率。基站至少要有10dB的调整范围,所有用户设备至少要有30dB,支持子信道化设备至少要有50dB 的调整范围。在此范围内的步长最小值须为1dB,所有小于30dB步长的相对精度为±1.5dB,更大步长的相对精度为±3dB。

表2. 发送功率级控制的指标

  (1)推荐的RF测试设备

  Agilent E4440A PSA系列频谱分析仪和配置选件B7S WiMAX分析软件的89600系列矢量信号分析仪(VSA软件)。

  (2)Agilent测试设置

  对于这项测量,要把DUT设置到各种输出功率。用RF测试设备精确测量各DUT功率设置的相对功率。

  • 把DUT设置为发送有效功率,其帧结构有正确的前置码和数据突发;
  • 使用推荐的测试设备,测量和记录DUT数据突发的输出功率;
  • 重复第2步,仔细观察功率放大器开关的通断点(PA接通或断开处的功率级)。把测量数据与该设备预期输出功率相比较。

  (3)使用带WiMAX分析软件Agilent 89600 VSA的考虑

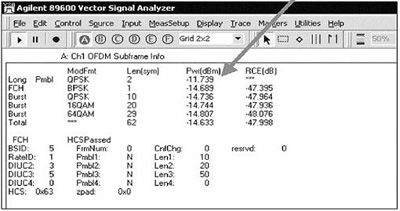

  如图7所示,VSA软件提供帧中各突发的功率测量结果。显示中示出对前置码、FCH和各数据突发的功率测量结果。为提高精度,应使用包含许多符号的突发。它提供大量样本的平均。

图7. 下行链路子帧功率测量

  (4)测试考虑

  所发送的信号很有可能是跟著前置码的数据突发。发送的前置码符号功率要比数据突发高3dB。由于帧中有幅度变化,为保证进行正确的测量,有一些需要注意的事项。在进行参考测量时,分别记录前置码的功率和数据突发的功率。然後当改变信号输出电平时,分别将新的前置码功率和数据突发功率与原参考测量比较。 802.16-2004标准未明确定义用发送信号的哪一部分进行此项测量,但由于这是相对测量,因此只要参考测量正确,该测试就有效。
