IEEE802.16-2004 WiMAX物理层操作和测量
文章来源: 无线电技术 文章作者: 安捷伦科技有限公司 发布时间: 2006-10-10   字体: [ ]


  编码过程是从有效载荷数据变成发送至IQ映射器的实际比特,如表1所示。在有必要时可填充比特,使有效载荷数据具有映射至整数符号的正确块大小。随机化器把该数据与?随机比特序列作异或运算,以得到某些1至0和某些0至1的反转。这样,随机化器就消除了有效载荷数据中1或0的长串。再增加一个用于 Reed- Solomon和卷积编码的尾字节。这些编码步骤提供了前向纠错,在数字通信系统中是非常普遍的编码方法。这一编码增加了冗馀数据,以帮助确定和修复缺失或被破坏的数据。

  编码中的最後步骤包括在两个步骤中执行的交织。交织的第一步是重新排列比特次序,确保相邻比特不被映射至相邻载波。在部分信道带宽因某种类型的寄生或带内噪声而恶化时,这种方法能通过减少相邻比特丢失机会而避免错误。交织的第二步是再次对这些比特排序,使原来相邻的比特交替映射至IQ星座上或多或少的可靠点。在64 QAM这类复杂的调制中,每一个IQ点代表多个数据比特,其中一些比特比另一些比特更容易检测(因此也更可靠)。在交织後,编码比特被映射到IQ星座,从载波号-100开始,直至载波号+100。

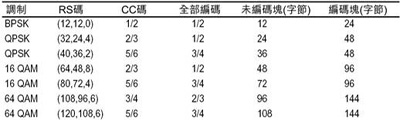

表1. 调制和编码组合

  为简化发射机和接收机设计,FCH中的所有符号和DL数据突发以相同功率传送。由于这些符号使用四种不同的调制类型(BPSK, QPSK等),因此需针对每种调制类型进行调整,使各符号的平均功率大致相同。图5示出实际测量一个包含BPSK、QPSK、16QAM和64QAM符号的帧所得到的IQ星座图。图中示出各调制类型有不同的标度,因为各IQ点未排齐,因此有可能看到所有86个离散的IQ点(64QAM+16QAM+ 4QPSK+2BPSK)。这样的测量能通过幅度标度或IQ星座图帮助设计师迅速确定有问题的区域。前面曾讲过前置码突发比这些FCH和下行链路突发符号高3dB。该前置码被解码和用于信道评估,但在IQ星座图中未示出这些符号。

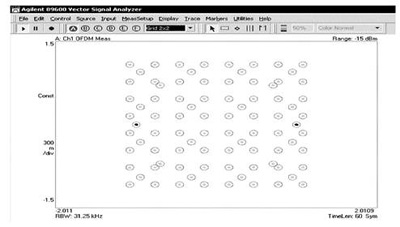

图5. Agilent 89600对WiMAX下行链路帧的IQ测量

  二、RF特性

  系统的总体性能依靠仔细地定义和控制RF特性。在802.16-2004和“WiMAX认证”文件中定义了这些RF指标。Agilent提供各种用于验证该 RF规范不同部分的测试解决方案。这篇应用指南的下面部分讲述每一项RF发射机和和接收机测量,并详细介绍Agilent为每一项测量推荐的测试步骤和测试解决方案。应把这些推荐看作是指导方针,或是针对每一项需要的出发点。

  三、控制DUT

  虽然802.16- 2004中定义了RF参数的测试条件,但该标准并未规定如何控制DUT。大多数设备制造商已实现了专门的DUT控制软件和DUT测试模式,它可控制发射机和接收机的工作,并独立于正常系统工作期间所使用的MAC和协议控制。这些专门的测试模式为可重复测量做了优化,它能快速执行,而没有通过常规MAC/协议操作建立链接和控制空中接口的不必要开销。

  四、发射机测试

  IEEE 802.16-2004中的8.3.10和8.5.2项规定了发射机要求。这些测试包括∶

  • 8.3.10.1 - 发射功率级控制;
  • 8.3.10.1.1 - 发射机频谱平坦度;
  • 8.3.10.1.2 - 发射机星座误差;
  • 8.5.2 - 发射频谱模板(对于未许可频段的工作)。
