UWB和TD-SCDMA系统的干扰分析研究
文章来源: 中国无线电管理 文章作者: 王建 李方伟 发布时间: 2006-08-08   字体: [ ]



  仿真结果分析

  在我们搭建的仿真平台中分别针对单个UWB发射设备和多个UWB发射设备对TD-SCDMA系统的下行链路的干扰进行了仿真研究。仿真平台中SINR的计算公式如下所示:

  SINR = TD基站发送给每个用户的功率-路径损耗

  -阴影衰落余量+TD基站天线增益

  +TD智能天线增益-{TD手机有效底噪

  +[Iout+TD系统其他小区干扰

  +(1-α)*Iin]/智能天线干扰抑制系数} (2)

  其中,α为正交因子,Iin指TD系统同小区来的干扰,Iout指来自UWB系统发射设备的干扰,Iin和Iout为手机有效底噪,是线性值。

  以下各个仿真结果中,纵坐标代表了半径覆盖能力的损失比例。R1/R0代表覆盖距离损失;(R1/R0)2代表覆盖面积损失。其中R1为存在UWB系统的干扰时,TD-SCDMA系统的覆盖半径;R0为TD-SCDMA单系统时的覆盖半径(见图2、图3)。



  5.1 单个UWB设备对TD-SCDMA系统手机的干扰

  由图2室外情况下的仿真图形可以看出: 当覆盖损失5%时,UWB发射设备和TD-SCDMA手机的隔离度ACIR为6 dB,说明UWB设备对TD-SCDMA手机存在一定干扰;而仿真在室内环境下,相应的UWB设备对TD-SCDMA手机通信有干扰。

  5.2 多个UWB设备对TD-SCDMA系统手机的干扰

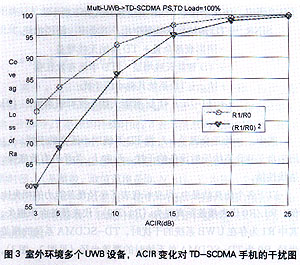

  相对于单个UWB发射设备,多个UWB设备对TD系统的干扰情况要严重得多,当覆盖损失5%时,UWB发射设备和PHS手机的隔离度ACIR为15 dB。随着ACIR的增大,UWB发射设备对TD-SCDMA手机的干扰减小,TD-SCDMA系统的覆盖损失也会随之减小(见图3)。仿真在室内和室外环境下,UWB设备对PHS手机的干扰都是非常明显。当UWB系统的单位密度达到一定程度,TD-SCDMA系统所受干扰会趋于平稳。

  结论

  随着未来移动通信建网的需要,研究UWB系统和TD-SCDMA系统之间的干扰对这些系统的安全应用非常重要。通过自主搭建的仿真平台的研究说明,无论是单个还是多个UWB设备对TD系统手机存在一定干扰,只要采用有效的隔离措施,比如:综合使用频谱隔离(保护带宽)、天线隔离、外置滤波器等,UWB设备的使用对TD-SCDMA系统的干扰将会控制在无损害的范围内。

--
原文链接: http://www.c114.net/zhuanti_simple/3g/Read_3g.asp?action=f08&articleID=296
