2.3 系统结构

　　TD-SCDMA是一个时分码分系统，假设在单载波仿真环境下，单独考虑上行干扰和下行干扰。另一方面，单个时隙包括16个码道，1个语音用户对应2码道，假设该时隙的16个码道全部发射，同时与8个手机用户通话。理想用户容纳数为8个，如果接入的用户数为4个，则负载为50％。 UWB设备系统负载设为100%，考虑重载情况下UWB对TD系统的干扰情况。

　　在仿真平台中，UWB设备的系统负载和TD系统的单一时隙系统负载均可以调节。

　　2.4 UWB对TD-SCDMA系统下行干扰分析

　　TD-SCDMA系统所受干扰包括两部分:TD系统内部的自干扰和UWB发射设备对TD系统手机的外部干扰。

　　2.4.1 TD-SCDMA系统内部的自干扰

　　由来自于本小区基站给其他手机信号而产生的干扰和其他小区基站对手机的干扰之和组成的系统自干扰。

　　2.4.2 UWB设备的外部干扰

　　干扰系统UWB发射设备对被干扰系统TD-SCDMA的手机干扰，可以设置不同的邻道干扰比例来观察对被关注手机的影响。除产生邻频干扰的UWB发射设备，剩下的UWB发射设备将对被干扰的PHS手机产生带内杂散。可以改变杂散值的大小来看对结果的影响。

　　最后将所有干扰累加起来得到总的来自外部系统的干扰值。

　　传播模型的选择

　　TD-SCDMA系统BS-UE间采用UMTS 30.03中的车载环境模型。基站高于建筑高度15m。对数正态阴影衰落取10 dB。

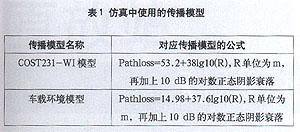

　　UWB发射设备和终端间采用COST231-WI模型（见表1）。对数正态阴影衰落取10 dB。

　　用于实际仿真计算的简化公式（其中路径损耗Pathloss的单位为dB,距离R的单位为m）见表1。


　　仿真参数设置

　　4.1 TD-SCDMA系统参数

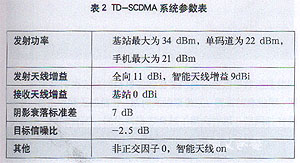

　　TD-SCDMA系统下行的热噪声是-104 dBm，由KTW计算得到(K=1.38*10e-23J/K,T噪声温度290K，W等效噪声宽度，扩频带宽1.28MHz);下行链路的噪声系数取9，目标接收信噪比设为-2.5 dB(针对12.2k的语音信道而言)。TD-SCDMA系统的参数见表2。

　　4.2 UWB系统参数

　　根据FCC对UWB设备发射功率限制的有关规定，UWB在PHS系统所在频段内的发射功率的室外标准和室内标准分别为-53.3 dBm/MHz 、-63.3 dBm/MHz;UWB覆盖范围一般小于10m范围之内;信道间隔大于500 MHz。
