2. Mesh移动自组网测试，距离测试 ,高速移动测试
| |
|
测试内容
|
Mesh移动自组网测试，距离测试 ,高速移动测试。
|
|
测试时间
|
2005年03月18日
|
|
测试地点
|
北京经济技术（亦庄）开发区
|
|
|
方案简述

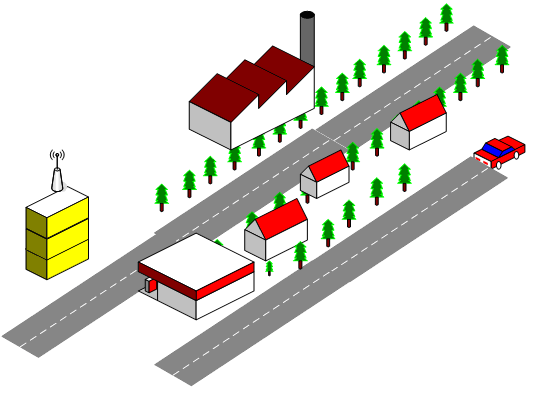

测试方案采用“自组网形势”，本次测试采用一辆汽车，并在车上安装相应的测试设备。在健大厦屋顶上(高35米)安装无线路由器。如图2-1所示，在测试车远离大厦的行驶过程中，在不同距离，不同的速度下测试图像传输质量。车上的测试人员负责记录测试结果。
图2-1 自组网测试
测试设备
(1) 测试车
| |
|
序号
|
设备名称
|
规格
|
数量
|
功能
|
|
1
|
车载无线调制解调器
|
VMM6300, 12VDC, 2A
|
1
|
无线网关
|
|
2
|
视频摄像头,视频服务器
|
|
1
|
|
|
3
|
无源全向天线
|
3 dB
|
1
|
|
|
|
(2) 固定端
| |
|
序号
|
设备名称
|
规格
|
数量
|
功能
|
|
1
|
扩展无线路由器
|
EWR 6300
|
1
|
无线路由
|
|
2
|
无源全向天线
|
8dB
|
1
|
收发无线电信号
|
|
3
|
无源全向天线
|
24dB
|
1
|
收发无线电信号
|
|
4
|
笔记本电脑
|
IBM Windows XP
|
1
|
记录测试结果
|
|
|
测试条件
测试环境要求两点之间没有直接大面积隔断大型的阻挡物，为此选择直线路段。在车与大厦之间的距离由100米到6公里逐渐增大，并分别记录测试数据。
测试: TCP方式传输视频图像
场景1:
设备:
- 楼顶天线 无源全向8dB
- 车载天线 无源全向3dB
测试效果:
- 在0－3公里范围内，时速最高100公里/小时。 图像清晰流畅
- 3公里以外 图像有中断。
场景2:
设备:
- 楼顶天线: 无源定向24dB
- 车载天线: 无源全向3dB
测试效果:
- 在3－6公里范围 随着距离增大，在高速移动中图像会有暂时中断，不过速度降低后还可以保持传输一定的传输质量。
- 在6公里处低速状态还可以保持图像传输(由于条件限制，最远距离只能测试到6公里)
