Mesh MEA系统测试报告
文章来源: 泰瑞数创科技(北京)有限公司 文章作者: 泰瑞数创科技(北京)有限公司 发布时间: 2005-06-26   字体: [ ]


  1. Mesh移动自组网测试,距离测试


测试内容 Mesh移动自组网测试,距离测试
测试时间 2005年6月26日
测试地点 北京经济技术(亦庄)开发区
测试人员 原诚  刘杰


  方案简述

  测试方案采用“自组网形式”,本次测试采用一辆汽车,并在车上安装相应的测试设备。在健博通大厦屋顶上(高30米)安装无线路由器。如图1-1所示,在测试车远离健博通大厦的行驶过程中,在不同距离下测试信号强度。车上的测试人员负责记录测试结果。

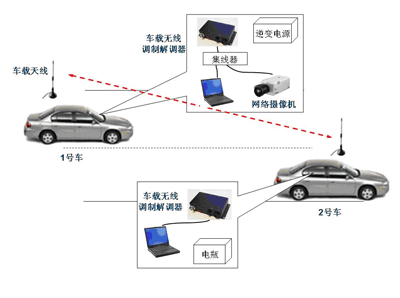

图1-1 自组网距离测试

  测试设备

  (1) 测试车



序号

设备名称

规格

数量

功能

1 车载无线调制解调器 VMM6300 12VDC, 2A

1

无线网关
2 笔记本电脑 IBM,Windows XP

1

记录测试结果
3 无线网卡天线


  (2) 固定端



序号

设备名称

规格

数量

功能

1 无线路由器 MWR6300

1

无线路由
2 天线 8dB, 12dB

1

收发无线电信号


  测试条件

  测试环境要求两车之间没有大型的阻挡物,为此选择直线路段。在车与大厦之间的距离由100米到1公里逐渐增大,并分别记录测试数据。

  测试结果


序号
条件
结果
备注
1
使用无线网卡进行测试,使用qCheck进行网络性能测试,通过Location Analyzer软件测试无线路由器的信号强度
距离(m)
接收强度
数据吞吐量(kbps)

150
-67
820
400
-72
843
550
-79
498
650
-72
790
780
-66
856
950
-75
717
1050
-85
112
此时树叶遮挡十分严重
2
测试距离为:1032m
在WMR端使用不同信号的天线和无线网卡进行测试,无线网卡通过跳接方式连到无线路由器上,通过Location Analyzer软件测试无线路由器的信号强度;使用7dB车载天线
发射天线
增益
接收天线
接收信号强度
网络吞吐量

TDJ-2400A
24
TQJ-2400CT
-62
797


Mesh 原装
-67
636
TDJ-2400I17
17
TQJ-2400CT
-73
851


Mesh 原装
-79
533
TQJ-2400AT
12
TQJ2400CT
-79
136
Mesh原装天线
8.5
TQJ-2400CT
-78
514


原装
-81
因为下雨未测试



  不同带宽下数据吞吐量测试数据(1跳以后)Max MTU, IAP 到一个SD


SD 数据传输率
Chariot (TCP/IP)
带宽
Chariot (UDP)
带宽  (UDP bandwidth setting)
1.5 mbps
768K
791K
3.0 mbps
1.236M
1.347M (-b 1.5M)
6.0 mbps
1.748M
2.002M (-b 2.2M)
ATP ON
1.740M
1.989M (-b 2.2M)


  Max MTU, 一个SD 到一个SD


SD 数据传输率
iperf (TCP/IP)
带宽
iperf (UDP)
带宽  (UDP bandwidth setting)
1.5 mbps
755k
801k
3.0 mbps
1.2m
1.4m
6.0 mbps
1.7m
2.1m
ATP ON
1.7m
2.1m


  Max MTU, SD 到 IAP


SD 数据传输率
Chariot (TCP/IP)
带宽
Chariot (UDP)
带宽  (UDP bandwidth setting)
1.5 mbps
764k
793k
3.0 mbps
1.234m
1.347m
6.0 mbps
1.752m
2.018m
ATP ON
1.750m
2.006m
