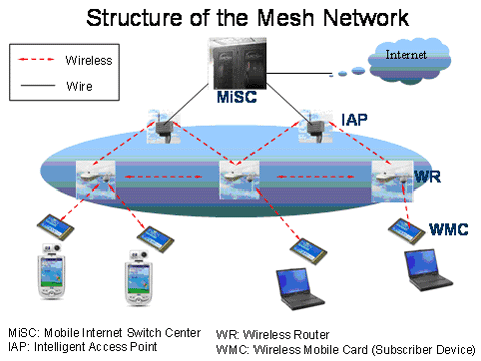

系统框图

　　Mesh MEA网络主要由移动互联交换控制中心、智能接入点、无线路由器、无线终端网卡四部分组成。整个网络将以移动互联交换控制中心为中心而建立。移动互联交换控制中心则通过网线与智能接入点直接相连。 智能接入点通常被安装在移动互联交换控制中心所位于的建筑物顶上或用户密集的地区。 在智能接入点的周围相应位置安装若干个无线路由器，以扩展通信范围。通常情况下，具有全方向天线的无线路由器的最大直线通信半径为5 公里。 网络中持有笔记本电脑或掌上电脑等移动终端设备和无线网卡的用户可以用即插即用的方式接入网络，从而确保所有用户都可以随时随地快速接入无线宽带网络。

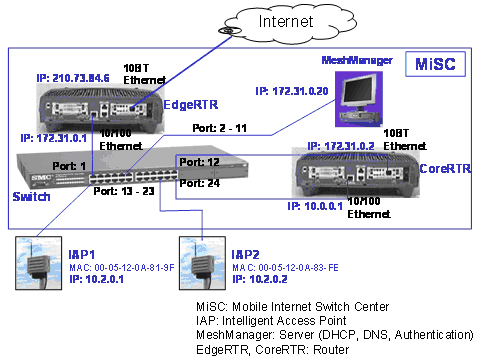

　　IP分配

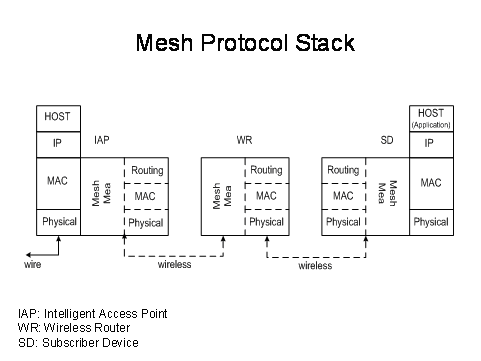

　　MESH协议栈

　　(参考链接: http://70339.blog.51cto.com/blog/60339/7591)
