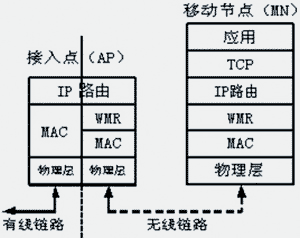

图2 基于WMR的Wireless Mesh协议栈
图2是Wireless Mesh的协议栈，从图中可以看出，为提供多次反射无线路由功能，在AP和MN都执行有WMR路由协议。
而且，为实现与IP的兼容，WMR被作为一中间层协议放置在MAC层和IP层之间，这样一来，在不需要对其他协议层做太大改动的情况下便可以很好地执行WMR协议，因此，通过图2软件结构的使用，WMR能够较好地工作于各种目前的无线标准（如802.11b、802.11e）和多数的现有应用中。
Wireless Mesh优势
从以上介绍中可以看出，Wireless Mesh在组网与选路等特征上与传统无线网络存在着明显的区别。实际上，Wireless Mesh像是Internet网络的一种无线版本，由于节点只和其临近节点通信，从一个节点发出的数据包将根据WMR协议的配置逐跳（hop）传递到目的节点。这种结构与传统点对多点网络结构相比具有较多的优势。
可靠性提高
通常提高网络可靠性的方法是让每个节点可以用多条路径进行接续，以便任何一条链路出现故障时都不会影响到整个网络。而在传统的点对多点网络中，节点的接入采用了星型（Star）结构，即多个节点将首先接入到一个中心点，再由中心点接入到网络中。这样一来，若其中某一节点出现了故障，特别是中心点出现了故障将会影响到整个网络的正常工作，因而这种网络结构的可靠性得不到很好的保证。
例如在蜂窝移动通信系统中，星型结构的中心便是移动交换中心（MSC），位于周边的若干个BTS首先接入到一个BSC上，然后再通过BSC连接到MSC，若其中某一BTS与BSC间的链路出现故障，则此BTS便无法接入到MSC。为提高网络的可靠性，目前的点对多点网络中也采用了一些保护措施，如MHSP（Monitored Hot-Standby Protection），为主链路配置后备链路，此方法虽然简单，但每条路径都需要配备有两个独立的链路和一个保护交换，而且同时只能有一个信道用于业务的传送，大大降低了信道带宽的使用效率。而在Wireless Mesh中，链路为网状结构，每个节点可使用的链路数大大增加，且每个网络节点都具有选路功能，如果其中的某一条链路出现了故障节点便可以自动转向其他可选链路进行接入，因而对网络的可靠性有了很大程度的提高。
