蓝牙技术是一项新兴的技术。它的主要目的是在全世界建立一个短距离的无线通信标准。它使用2.4GHz～2.5GHz的ISM(Industrion Scientifc Medical)频段来传送话音和数据。运用成熟、实用、先进的无线技术来代替电缆，它提供了低成本、低功耗的无线接口，使所有固定和移动设备通过微微网PAN(Personal Area Network)连接起来，诸如：计算机系统、家庭影院系统、无绳电话系统、通信设备等，相互通信，实现资源共享。蓝牙技术支持多种电子设备之间的短距离无线通信，这种通信不需要任何线缆，亦不需要用户直接手工干涉；每当一个嵌入了蓝牙技术的设备发觉另一同样嵌入蓝牙技术的设备，它们就能自动同步，相互通信，实现资源共享。

　　1 蓝牙的结构体系

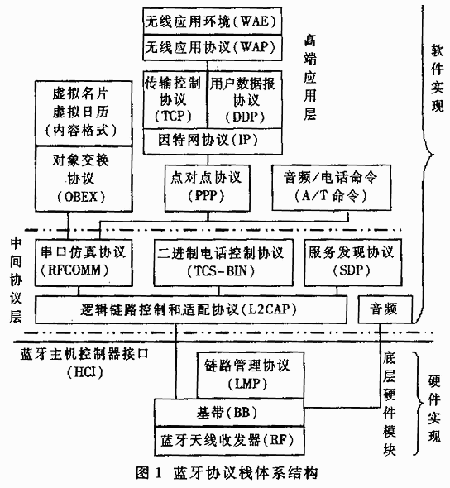

　　蓝牙协议栈的体系结构如图1所示。它是由底层硬件模块，中间层和高端应用层三大部分组成。

　　1.1 蓝牙的底层模块

　　底层模块是蓝牙技术的核心模块，所有嵌入蓝牙技术的设备都必须包括底层模块。它主要由链路管理层LMP(Link Manager Protocol)、基带层BB(Base Band)和射频RF (Rodio Fraquency)组成。其功能是：无线连接层(RF)通过2.4GHz无需申请的ISM频段，实现数据流的过滤和传输；它主要定义了工作在此频段的蓝牙接收机应满足的需求；其带层(BB)提供了两种不同的物理链路(同步面向连接路SCO Synchronous Connection Oriented和异步无连接链路ACL Asynchronous Connection Less)，负责跳频和蓝牙数据及信息帧的传输，且对所有类型的数据包提供了不同层次的前向纠错码FEC (Frequency Error Correction)或循环沉余度差错校验CTC(Cyclic Redundancy Check)；LMP层负责两个或多个设备链路的建立和拆除及链路的安全和控制，如鉴权和加密、控制和协商基带包的大小等，它为上层软件模块提供了不同的访问入口；蓝牙主机控制器接口HCI(Host Cntroller Interface)由基带控制器、连接管理器、控制和事件寄存器等组成。它是蓝牙协议中软硬件之间的接口，提供了一个调用下层BB、LM、状态和控制寄存器等硬件的统一命令，上、下两个模块接口之间的消息和数据的传递必须通过HCI的解释才能进行。HCI层以上的协议软件实体运行在主机上，而HCI以下的功能由蓝牙设备来完成，二者之间通过传输层进行交互。

　　1.2 中间协议层

　　中间协议层由逻辑链路控制与适配协议 L2CAP(Logical Link Control and Adaptation Protocol)、服务发现协议SDP(Service Discovery Protocol)、串口仿真协议或称线缆替换协议(RFCOM)和二进制电话控制协议TCS(Telephony Control protocol Spectocol)组成。L2CAP是蓝牙协议栈的核心组成部分，也是其它协议实现的基础。它位于基带之上，向上层提供面向连接和无连接的数据服务。它主要完成数据的拆装、服务质量控制、协议的复用、分组的分割和重组(Segmentation And Reassembly)及组提取等功能。L2CAP允许高达64KB的数据分组。SDP是一个基于客户/服务器结构的协议。它工作在L2CAP层之上，为上层应用程序提供一种机制来发现可用的服务及其属性，而服务属性包括服务的类型及该服务所需的机制或协议信息。RFCOMM是一个仿真有线链路的无线数据仿真协议，符合ETSI标准的TS 07.10串口仿真协议。它在蓝牙基带上仿真RS-232的控制和数据信号，为原先使用串行连接的上层业务提供传送能力。TCS是一个基于ITU-T Q.931建议的采用面向比特的协议，它定义了用于蓝牙设备之间建立语音和数据呼叫的控制信令(Call Control Signalling)，并负责处理蓝廾设备组的移动管理过程。
