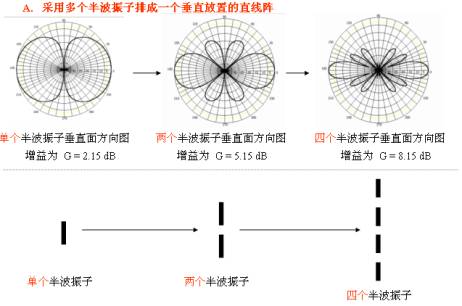

b 板状天线高增益的形成

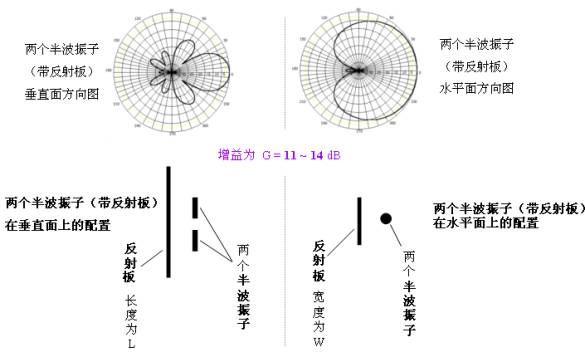

B. 在直线阵的一侧加一块反射板 （以带反射板的二半波振子垂直阵为例）
C. 为提高板状天线的增益，还可以进一步采用八个半波振子排阵
前面已指出，四个半波振子排成一个垂直放置的直线阵的增益约为 8 dB；一侧加有一个反射板的四元式直线阵，即常规板状天线，其增益约为 14 --- 17 dB 。
一侧加有一个反射板的八元式直线阵，即加长型板状天线，其增益约为 16--- 19 dB . 不言而喻，加长型板状天线的长度，为常规板状天线的一倍，达 2.4 m 左右。
2 高增益栅状抛物面天线
从性能价格比出发，人们常常选用栅状抛物面天线作为直放站施主天线。由于抛物面具有良好的聚焦作用，所以抛物面天线集射能力强，直径为 1.5 m 的栅状抛物面天线，在900兆频段，其增益即可达 G = 20 dB . 它特别适用于点对点的通信，例如它常常被选用为直放站的施主天线。
抛物面采用栅状结构，一是为了减轻天线的重量，二是为了减少风的阻力。
抛物面天线一般都能给出 不低于 30 dB 的前后比 ，这也正是直放站系统防自激而对接收天线所提出的必须满足的技术指标。
