此示例显示了超外差接收机可通过采用功率控制技术获得20dB的隔离，从而实现连续的802.11与排序的蓝牙(collated Bluetooth)操作。如果在系统的蓝牙与802.11之间添加MAC级别的时间协调，那么WLAN传输干扰对蓝牙发送器所造成的影响将会降至最低。从而实际上可以在WLAN单元上存在任何流量负载或覆盖要求的情况下，几乎无缝同步操作蓝牙以及WLAN。
带内干扰与链路预算
本部分讨论了带内干扰及其对限制WLAN的RF链路的影响。为了说明该问题，我们简单介绍由两个802.11接入点引起的干扰，但该分析同样适用于由蓝牙、无绳电话或微波炉引起的带内干扰。
802.11AP的信号传播损耗取决于环境，但一般而言，信号损耗是AP到用户之间距离的函数。在理想的视距条件下，信号损耗与距离的平方(R2)成正比。一般在实际环境中，信号损耗可表示成距离的立方(R3)。在不利的条件下，信号损耗通常等于距离的四次方(R4)。
此外，特殊802.11AP的范围也是几个其它因子的函数，包括AP的传送功率(通常为20dBm)、天线增益以及用于某调制的接收机的灵敏度。在本例中，假设天线为一般的全向天线，其增益为0dB。更复杂的调制方案需要更高的信噪比(SNR)，以便能够以某个位误差率(BER)接收802.11信号。要获得更高的SNR，接收机必须具有更高的灵敏度与／或发射信号的范围必须成比例缩小。

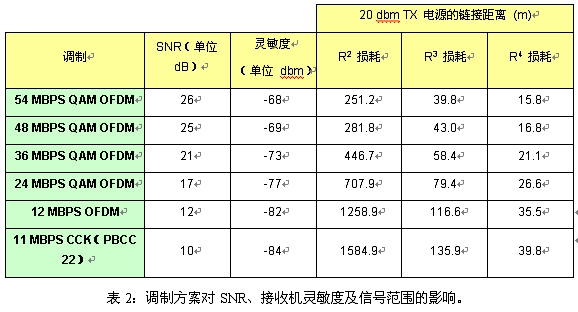

表2显示了802.11g与802.11b的不同调制方案如何影响SNR、接收机灵敏度及信号范围。请注意，采用CCK调制的802.11b与采用PBCC调制的802.11b具有相同的SNR。
从该表可以看出，如果在实际设置中，信号传播损耗一般为R3，则采用CCK调制的11-MbpsAP或采用PBCC调制的22-MbpsAP的相应范围大约为400英尺。假设一般郊区范围大约为200英尺，随着802.11的部署越来越密集，相邻小区AP的户与户之间的干扰发生的机率也越大。单个居住单元的最不利情形为并排房屋中的两个AP可能仅间隔10英尺的空间及两堵墙。在复杂的公寓式结构中，两个或多个AP的间隔可能仅为一堵墙或一层地板，因而使得带内干扰面临更严峻的挑战。一般公寓的宽度不大于100英尺，仅为郊区房屋宽度的一半。

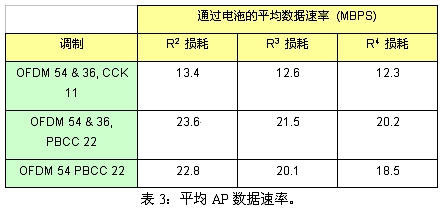

值得一提的是，通过具有22-MbpsAP的802.11电池(采用TI开发的PBCC调制方案)的平均数据吞吐量非常合理。表3显示了在不同级别的信号传播损耗下，不同调制的平均数据吞吐速率。假设在大多数现有设置的情况下，信号损耗通常为R3。最重要的是，从表3中可以看出，在整个电池上，PBCC的平均数据速率几乎比CCK调制高出了一倍。PBCC与CCK具有相同的灵敏度，因此也具有相同的范围。此外，从这些平均数据速率图形中可以看出，当一个电池中采用多种调制方案时，可以使吞吐量稍微提高5%至10%。借助多个调制方案，可以为客户提供最佳的数据速率及范围。PBCC调制的802.11b具有相同的SNR。
带内信号与干扰分析

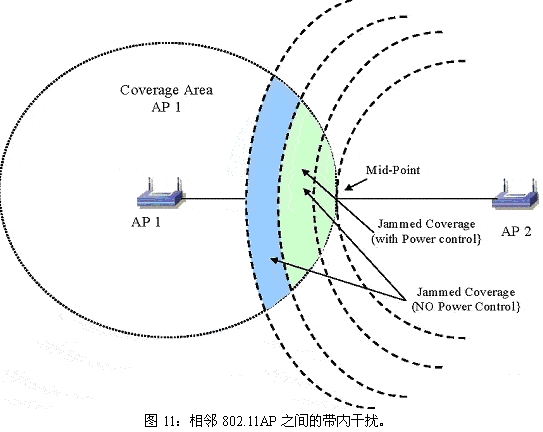

图11说明了两个相邻的AP怎样才会产生相互干扰的问题。当两个RF信号源(如两个AP)放得很近时，热噪声与路径损失就成为第二大要考虑的因素，因为带内干扰将对AP的有效范围及数据速率产生主要影响。如图所示，带内RF干扰会使AP在其覆盖区域的大部分范围内失效。
