如果WLAN与蓝牙传输阻塞或彼此干扰，那么蓝牙将对WLAN传输造成18%的时间干扰，因为蓝牙需要在空中传输也需相同长度的时间。反过来，WLAN传输将对蓝牙传输造成不到1%的时间干扰。从而导致的结果是：加载适当数量的AP时，必须进行蓝牙传输，同时接收WLAN信号，简言之，必须同时运行PDA的蓝牙与WLAN功能。

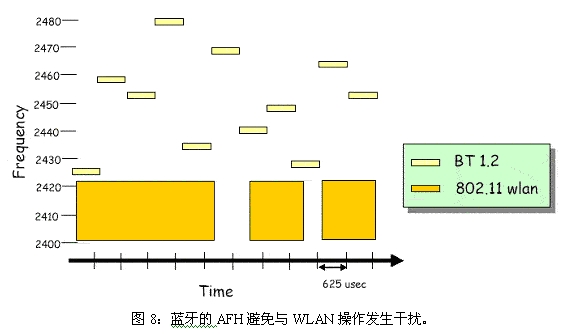

但是问题随之而来：在采用WLAN与蓝牙技术的汇聚设备中，WLAN是否能够从AP不断接收下载内容，而不必考虑该设备蓝牙子系统的操作模式？经过对蓝牙实施制定仔细的设计、规划与部署决策，答案是肯定的。首先，设计人员必须利用蓝牙1.2的功率控制(第3类设备)功能，以及蓝牙的自适应跳频(AFH)。下面的图8展示了AFH如何避免与WLAN操作发生直接的带内干扰。
如果系统要部署功率控制技术，那么将按比例降低接收机链路中LNA上的蓝牙功率，以便使边带能量级别落在2.4GHz频带内，而不必考虑ACR过滤。预计蓝牙信号将达到-40到-50dBm的传播损失。从而使蓝牙传输的功率在-25dBm至-15dBm范围内，以便保持链路中的低误差率。图9解释了功率控制技术如何降低蓝牙信道中的频谱发送。
检查具有蓝牙与802.11，以及其他一些操作特点的手持终端设备进一步说明了共存的问题。在此示例中，假设手持终端设备具有一个0dBm蓝牙发送器与一个802.11接收机，具有以下性能之一：
1)功率控制技术可以提供在蓝牙与WLAN之间20dB的隔离。
2)在蓝牙与802.11之间存在0dB的隔离，但是系统能够在RF接收机链路中断开LNA。系统并不具有功率控制功能。

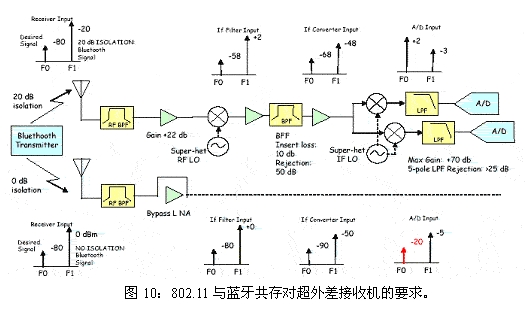

为了简便起见，在此讨论的内容将局限在采用超外差架构的接收机设计。图10展示了接收机可以运行的情形之一。在上述的第一种情况中，设备的蓝牙与WLAN之间存在20dB的隔离，那么接收机必须具有至少15dB的数字过滤。在第二种情况中，蓝牙与WLAN之间不存在隔离，因此必须具有30dB的过滤和数字增益。针对第二种情况，还可以选择将接收机限制在大约大于-60dBm的802.11信号上，其中对专门的过滤没有任何要求。
