费涅耳区对流层对电波的影响

　　我们知道，电磁波在自由空间中的传播速度是v＝c＝30万公里/秒。在真实的大气中，电波在自由空间中的传播速度c与在大气中的传播速度之比被称为折射率。折射率受大气压力，温度，湿度的不同而会变化。由于大气的折射作用，实际的电波不再是按直线传播，而是按曲线传播，根据折射效果的不同可以分成正折射，负折射和无折射。正折射有可以分成标准折射，临界折射和超折射。

　　无折射就是大气的折射率不随大气的垂直高度变化而变化。负折射顾名思义就是由于折射率随高度增加而增加，使得电波的传播方向与地球的弯曲的方向相反。正折射的意思当然是恰恰相反。

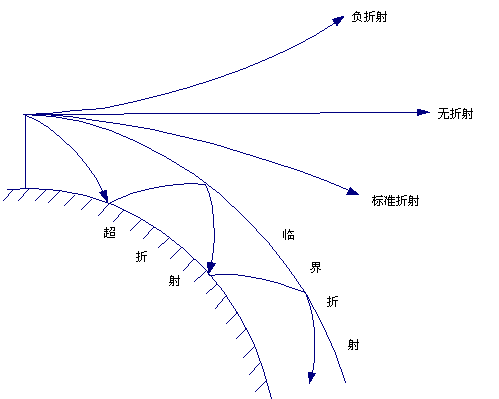

　　折射的分类

　　电波衰落之源

　　微波在空间传输中将受到大气效应和地面效应的影响，导致接收机接收的电平随着时间的变化而不断起伏变化，我们把这种现象称为衰落。

　　衰落的大小与气候条件，站距的长短有关。衰落的时间长短不一，程度不一。有的衰落持续时间很短，只有几秒钟，称之为快衰落；有的衰落持续时间很长，几分钟甚至几小时则称之为慢衰落。衰落的出现将使得信号发生畸变。接收电平低于自由空间传播电平的称之为下衰落。而接收电平高于自由空间的传播的电平时，则称为上衰落。显然慢衰落和下衰落对微波通信有很大的影响。

　　从衰落的物理因素来看，可以分成以下几种类型：

　　吸收衰落。就是大气中的氧分子和水分子能从电磁波吸收能量，这就导致微波在传播的过程中的能量损耗而产生衰耗。

　　雨雾引起的散射衰落。这是由于雨雾中的大小水滴能够散射电磁波的能量，因而造成电磁波的能量损失而产生衰落。

　　K型衰落。这是由于多径传输产生的干涉型衰落，它是由直射波和反射波在到达接收端时，由于行程差，使它们的相位不一样，在叠加时产生的电波衰落。由于这种衰落与行程差Δr有关，而Δr是随大气的折射参数K值的变化而变化的，故称为K型衰落。这种衰落在水面，湖泊，平滑的地面时显得特别严重。除了地面的反射以外，大气中有时出现的突变层也能对电磁波产生反射和散射，也可以造成电波的多径传输，在接收点产生干涉型衰落。

　　波导型衰落。由于气象的影响，大气层中会形成不均匀的结构，当电磁波通过这些不均匀层时将产生超折射现象，称为大气波导传播。若微波射线通过大气波导，而收，发两点在波导层外，如下图所示。则接收点的电场强度除了有直线波和地面反射波以外，还有“波导层”以外的反射波，形成严重的干扰型衰落，造成通信的中断。
