802.11接收机架构

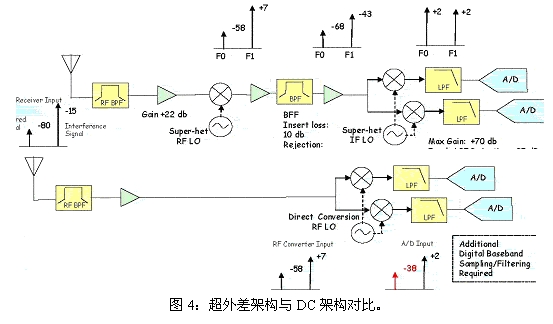

　　图4将超外差接收机架构与DC接收机架构之间的差别进行了对比。此示例假设源自无绳电话的相邻窄带强干扰为-15dBm，并且接收的WLAN信号级别的目标是-80dBm。也就是说在干扰与WLAN信号之间的接收功率相差将近65dBm。这种情况很容易发生，如某用户可能一边在与本地WLAN相连的便携电脑上进行工作，一边用无绳电话聊天。

　　图4显示了超外差接收机架构的过滤设计可以将ACI降低至可接受的级别。在至少具有20dB数字相邻信道过滤的条件下，超外差接收机在不增加分组误差率的情况下每秒能够接收11兆位(Mbps)CCK或22Mbps PBCC 802.11 Wi-Fi信号。

　　如果采用DC架构，去除了中频(IF)上的声表面波(SAW)滤波器，从而导致接收机链路中A/D转换器上的干扰信号是40dB，高于可接受的程度。采用A/D上的过采样与回递抽取过滤(recursive decimation filtering)，仍然可以恢复802.11信号。例如，GSM接收机使用DC架构，并且通过在大约26MHz上过采样大约300KHz的带宽GSM信号提供大约80dB的ACR。不幸的是，由于技术的局限性与电池供电产品的低功耗要求，过采样所采用的信号几乎百分之百都是像GSM信号这样的窄带信号，不可能是像802.11信号那样的宽带信号。

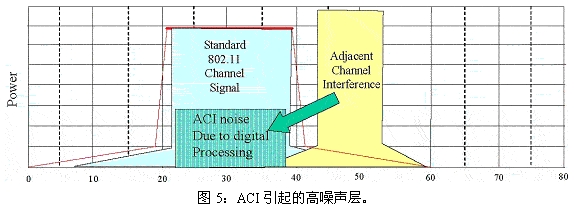

　　下面的图5显示了在A/D转换器上强ACI的效果。高级别的ACI导致产生在802.11信道的SIR中占据主导地位的噪声层，从而由于造成要处理大气噪声与量化而削弱了WLAN信号的强度。

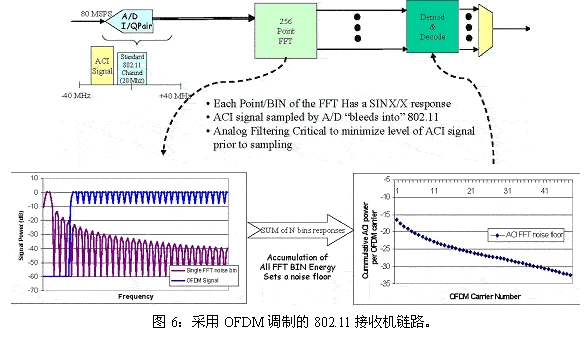

　　对于已经实施OFDM调制方案的WLAN来说，从一个频率接收器到另一个频率接收器的往返传输过程中，接收机链路中的快速傅里叶变换(FFT)已经有所损耗。从而导致带外抑制层平均大约为25dB。图6解释了每个FFT接收器的SinX/X响应。

　　接收机

　　虽然已经超出了本白皮书探讨的范围，但是值得一提的是802.11接收机链路中的ACR过滤可以降低功耗，因为基带处理器中A／D的采样速率会有所下降。为了满足防混淆的要求，将加重其他模拟过滤的负担，而不是以更高的速率进行采样。在5GHz频带所谓的全频段射频中，这种防混淆的问题尤为关键，因为这些射频的前端是将近1GHz频宽的信号。这就意味着为接收机链路中的A／D转换器提供数百兆赫的频谱。包含在此信号中的可以是高功率脉冲雷达信号，该信号将在接收机链路中占据主导地位。
