无线网状网应急通信网络实现架构

　　无线网状网应急通信系统由四大组成部分：

　　1．无线网状网覆盖部分

　　该部分主要完成应急现场的无线信号覆盖和实现网状网设备之间无线连接，在应急现场完成临时、快速布网。

　　2．无线回程传输部分

　　该部分主要完成应急现场与后方应急指挥中心之间建立通信连接，实现现场数据、语音和图像实时传送回指挥中心。此部分可以采用无线网状网完成，也可以借用现有光纤、卫星等长距离传输手段。

　　3．无线终端部分

　　该部分主要包括支持无线功能便携式电脑、Wi-Fi手机、监视器和摄像机等设备。该类设备主要是提供给现场工作人员使用。通过无线终端接入无线网络，应急现场工作人员之间的通信。可完成一线抢险人员与现场指挥人员之间的通信；完成现场数据、图像的采集，实时传输到临时指挥中心或后方指挥中心，为应急工作有序地决策和部署提供可靠依据。

　　4．指挥中心

　　该部分主要完成接收现场回传信息，并及时做出判断，根据领导和专家意见形成决议，并将命令通过应急系统及时下发到应急现场。

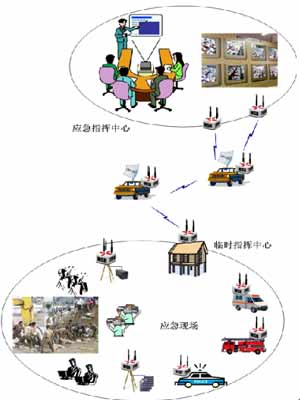

　　无线网状网用于应急通信网络的典型结构如下图所示：

　　应急通信应用场景

　　应急通信应用场景多种多样，对覆盖系统的设计有不同要求，综合各种应用场景，以下三种场景具有一定代表性：

　　1. 野外开阔地应急覆盖
　　2. 野外山区应急覆盖
　　3. 城区应急覆盖
　　4. 室内应急覆盖

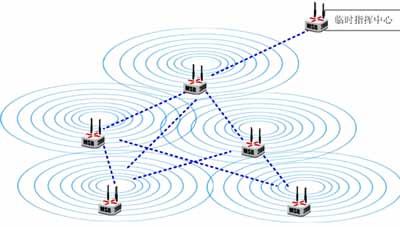

　　野外开阔地应急覆盖

野外开阔地应急覆盖
