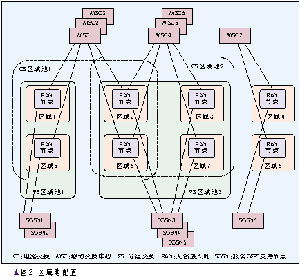

Release5引入了Iu-Flex功能，即RNC支持一个RAN节点到多个CN节点的域内连接路由功能，允许RAN节点把信息在相应的电路交换(CS)域或分组交换(PS)域路由到不同的CN节点，从而使多个MSC或SGSN之间进行负荷分担以进一步提高硬件的使用效率。图2的区域池(Pool Area)集中了一个或多个MSC或SGSN服务区，UE可能在此区域中漫游而不需改变服务CN节点。一个区域池可以服务于几个并行的CN节点，区域池对 CS域和PS域可以独立配置。从RAN的角度看，区域池包括一组并行CN节点所服务的一个或多个RNC所有的位置区/路由区(LA/RA)，这组CN节点可能还服务于该区域池之外的LA/RA，也可能服务于其他的区域池。这组CN节点也可以是相应的MSC池或SGSN池，一个区域池中多个CN节点可以实现负荷均衡，而且它们所提供的服务范围与单个CN节点提供的服务区相比扩大了许多，这样可以减少CN间节点更新、切换和重定位，降低归属位置寄存器 (HLR)更新流量。
Iu-Flex的基本工作过程如下：
服务SGSN的建立。当UE执行GPRS附着(Attach)时，RNC选择合适的SGSN。SGSN把其标识——网络资源标识(NRI)编码到分组临时移动用户标识(P-TMSI)中。使UE、RNC、服务SGSN都知道国际移动用户标识号与网络资源标识(IMSI-NRI)的映射关系。RNC、SGSN可以相应地路由分组包。
记录服务SGSN。当UE在分组域移动管理-连接(PMM-connected)模式时，RNC保持IMSI-NRI映射。当UE进入分组域移动管理- 空闲(PMM-idle)模式时，RNC删除UE的数据(没有来自于或到UE的分组包需要路由)。当UE重新进入PMM-connected模式时，把其服务SGSN的NRI提供给RNC。
2.2 Release5中连接模式下的UTRAN共享机制
Release99与Release4中，CN和UTRAN都提供了当UE在空闲模式时对当前PLMN和其他PLMN的位置区的接入限制机制。该机制可用于实现网络共享，基于漫游协议可以对不同的UE施加不同的接入限制。但UE在连接模式时却没有提供一致的接入限制机制。Release5中共享网络区 (SNA)概念的提出解决了连接模式下UTRAN共享问题[4]。SNA-Id为SNA的标识，用于标识包含有一个或多个位置区(LA)的区域。这样的区域称为SNA，赋予连接模式下的UE对共享网络的访问权限。SNA-Id由公众陆地移动网的标识(PLMN-Id)与共享网络区域码(SNAC)组成。 SNA-Id=PLMN-Id||SNAC，SNAC由运营商定义。
共享网络接入控制功能允许CN请求UTRAN应用UE来指定接入控制到UTRAN的位置区和邻近网络的LA。共享网络接入控制功能基于整个PLMN或者SNA。一个SNA对应于一个或多个位置区。一个或多个位置区属于一个独立的PLMN，UE接入可以在该独立的PLMN中被控制。为了对UTRAN或邻接系统进行共享网络访问控制，UTRAN需要知道相关的LA是否属于一个(或多个)SNA。如果对一个特定UE的接入需要限制，CN会提供SNA接入信息给该UE。SNA接入信息指示UE允许接入哪些PLMN和/或哪些 SNA。基于LA是否属于PLMN或者SNA，UTRAN决定是否允许UE接入某LA。如果不允许接入，UTRAN会请求CN释放存在的资源，通过Iu接口发起释放请求过程(原因为共享网络访问限制)或者通过请求重定位(原因也为共享网络访问限制)。
2.3 Release6中的网络共享支持增强机制
Release6的UTRAN共享机制允许不同的运营商共享RAN网元，而且可以共享无线资源。运营商既可以拥有专有的RAN，也可以没有。

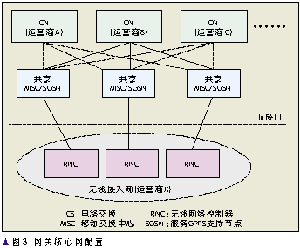

RAN共享主要有两种参考模型[5, 6]：一，除共享RAN外，MSC和SGSN也被共享，这种配置方式称为网关核心网(GWCN)配置，如图3所示；二，仅有RAN被共享，这种配置方式称为多运营商核心网(MOCN)配置，如图4所示。
