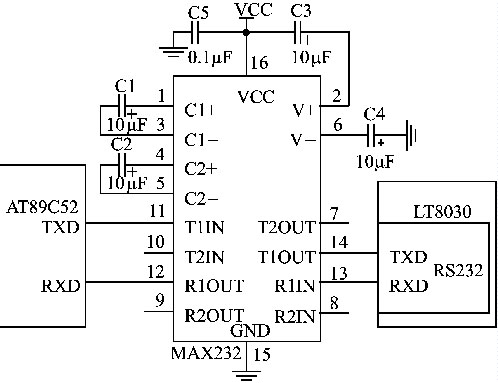

图2单片机与GPRS模拟连接的电路原理图
MAX232的T1IN、T2IN、R1OUT、R2OUT为接TTL/CMOS电平的引脚；T1OUT、T2OUT、R1IN、R2IN为接RS232电平的引脚。TTL/CMOS电平的T1IN、T2IN引脚应接AT89C52的串行发送引脚TXD；R1OUT、R2OUT应接AT89C52的串行接收引脚RXD。与之对应，RS232电平的T1OUT、T2OUT应接GPRS模块的接收端RXD；R1IN、R2IN应接GPRS模块的发送端TXD。
现选用其中一路发送/接收,R1OUT接AT89C52的RXD，T1IN接AT89C52的TXD,T1OUT接GPRS模块的RXD,R1IN接GPRS模块的发送端TXD。因为MAX232具有驱动能力，所以不需要外加驱动电路。
3建立SOCKET连接的命令
下面对SOCKET通信中要用到的一些AT命令[2]进行说明。
3.1基本设置
①GPRSISP码。
AT+IISP1=*99***1#//全国通用
②登录用户名。
AT+IUSRN=WAP//GPRS网络登录名
③登录密码。
AT+IPWD=WAP//GPRS网络登录密码
④MODEM类型。
AT+IMTYP=2//定义GPRSMODEM
⑤初始化命令。
AT+IMIS=“AT+CGDCONT=1,ip,CMNET”
⑥域名服务器。
AT+IDNS1=211.136.18.171
//DNS服务器地址，全国通用
⑦扩展码（XRC）。
AT+IXRC=0
